Frein à particules magnétiques Eleflex : la solution avancée pour un contrôle de tension de bande de haute précision dans vos enrouleurs et dérouleurs. Ces freins ont été spécialement conçus pour augmenter l’efficacité de vos processus de production, minimiser le gaspillage de matériaux et assurer une qualité de produit constamment élevée. Fiez-vous à une technologie qui allie parfaitement performance et propreté.Technologie supérieure pour une précision maximale
Le cœur de la série Eleflex est le contrôle de couple exceptionnellement précis et linéaire. Grâce à l’interaction intelligente de la bobine, du stator, du rotor et de la poudre magnétique, le frein s’adapte instantanément aux changements de processus. Une conception spéciale réduit le magnétisme résiduel et le frottement mécanique à un minimum absolu. Le résultat est un couple résiduel impressionnant de moins de 1 % de la valeur nominale, ce qui garantit une tension de bande extrêmement stable et reproductible. Avec huit tailles disponibles, le frein peut également être parfaitement adapté à vos exigences individuelles en matière de couple et de dissipation thermique. Pour les applications particulièrement exigeantes, la dissipation thermique peut être augmentée par des anneaux de refroidissement spéciaux ou un ventilateur intégré, ce qui maximise la durée de vie et la fiabilité.
Vous êtes actuellement en train de consulter le contenu d'un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Plus d'informationsPropre et efficace. Idéal pour les industries exigeantes
Un avantage décisif du frein à particules magnétiques Eleflex est son fonctionnement absolument sans poussière. Cette caractéristique en fait le premier choix pour les environnements de production sensibles à l’hygiène et propres. Il est donc idéal pour une utilisation dans :
- les machines d’impression (flexographie et héliogravure)
- l’industrie alimentaire
- les salles blanches
- et toutes les autres applications où une propreté maximale est requise.
La conception compacte et le fonctionnement nécessitant peu d’entretien garantissent une intégration facile et réduisent les temps d’arrêt coûteux. Augmentez votre productivité et la qualité de vos produits finaux grâce à la technologie Eleflex et au service d’IBD Wickeltechnik.
| Couple max. | 12 Nm |
| Couple résiduel | 0,06 Nm |
| Consommation de courant max. | 1 A |
| Résistance à 20 °C | 24 Ohm |
| Tension | 24 V (PWM) |
| Dissipation thermique | 80 W |
| Dissipation thermique avec radiateur | 160 W |
| Dissipation thermique avec ventilateur | 350 W |
| Dissipation thermique de l’embrayage à 500 tr/min. | 140 W |
| avec radiateur à 500 tr/min. | 400 W |
| Dissipation thermique de l’embrayage à 1000 tr/min. | 180 W |
| avec radiateur à 1000 tr/min. | 560 W |
| Tr/min. min.-max. | 40-2000 |
| Température de fonctionnement max. | 70 °C |
| Poids kg | 2,5 (B.121)/4,5 (B.121.R)/3,7 (B.121.V)/3 (C.121)/5 (C.121.R) |

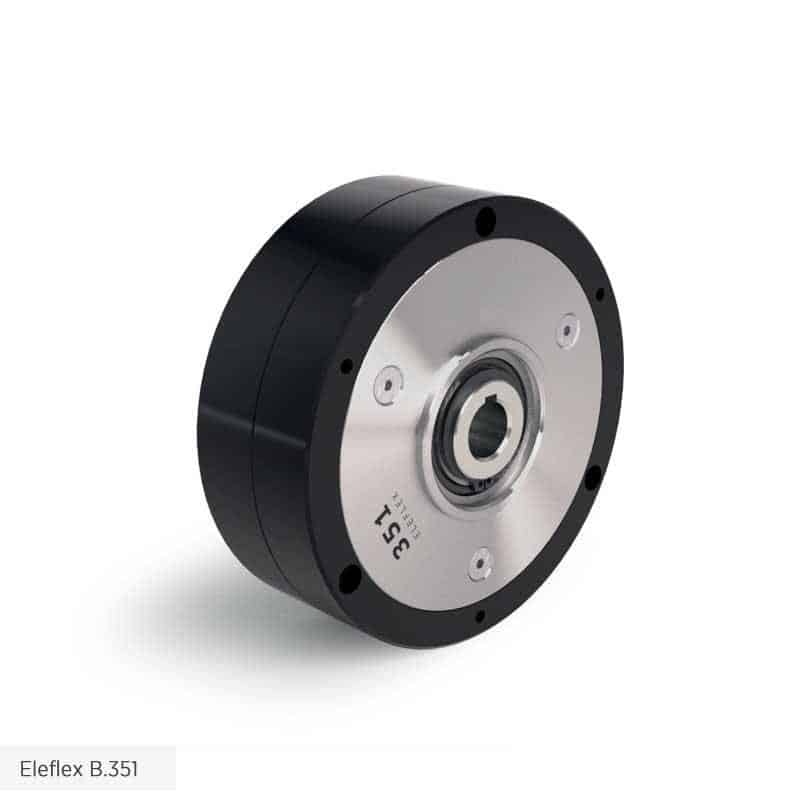

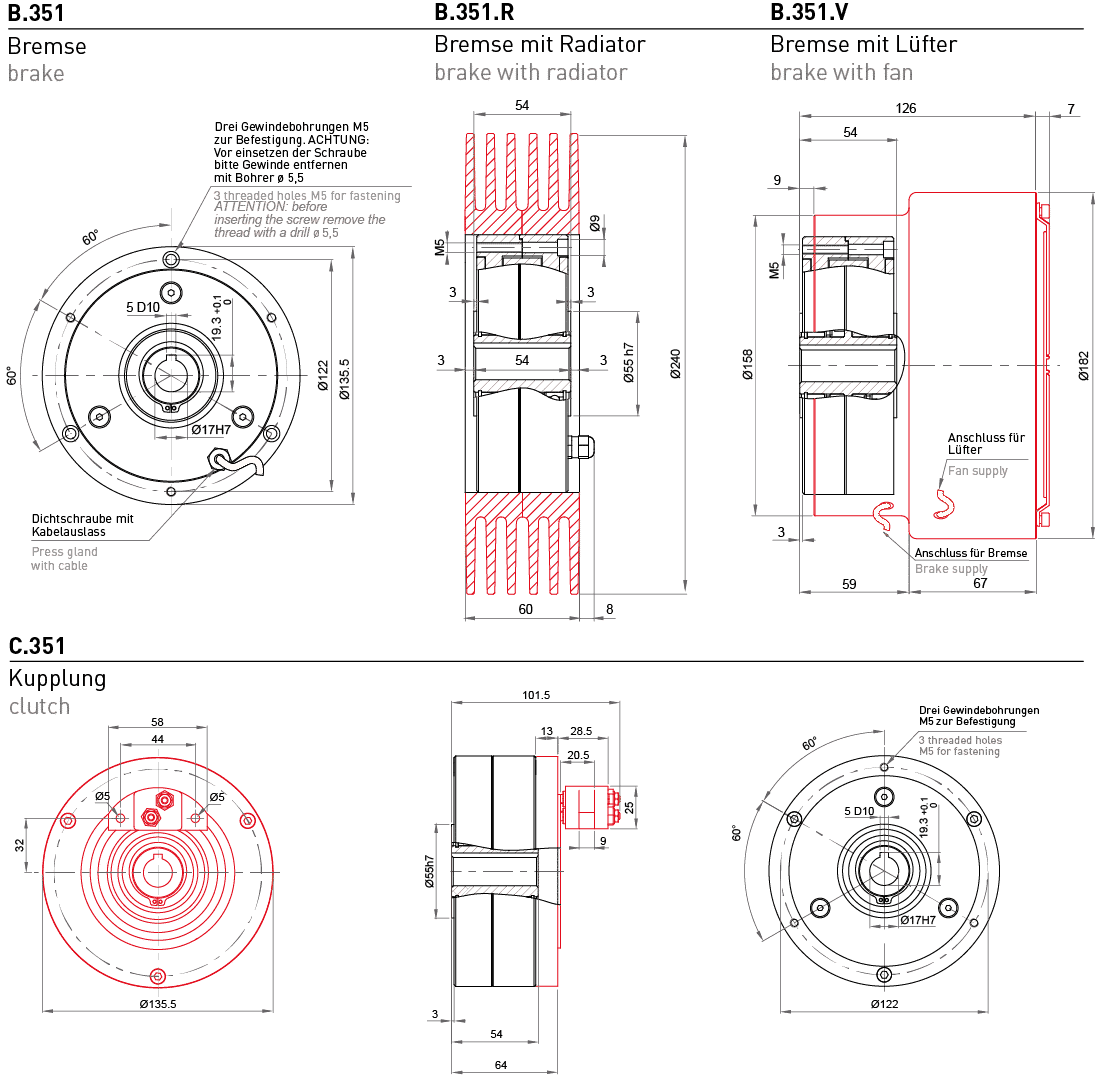

| Couple max. | 35 Nm |
| Couple résiduel | 0,2 Nm |
| Consommation de courant max. | 1 A |
| Résistance à 20 °C | 24 Ohm |
| Tension | 24 V (PWM) |
| Dissipation thermique | 130 W |

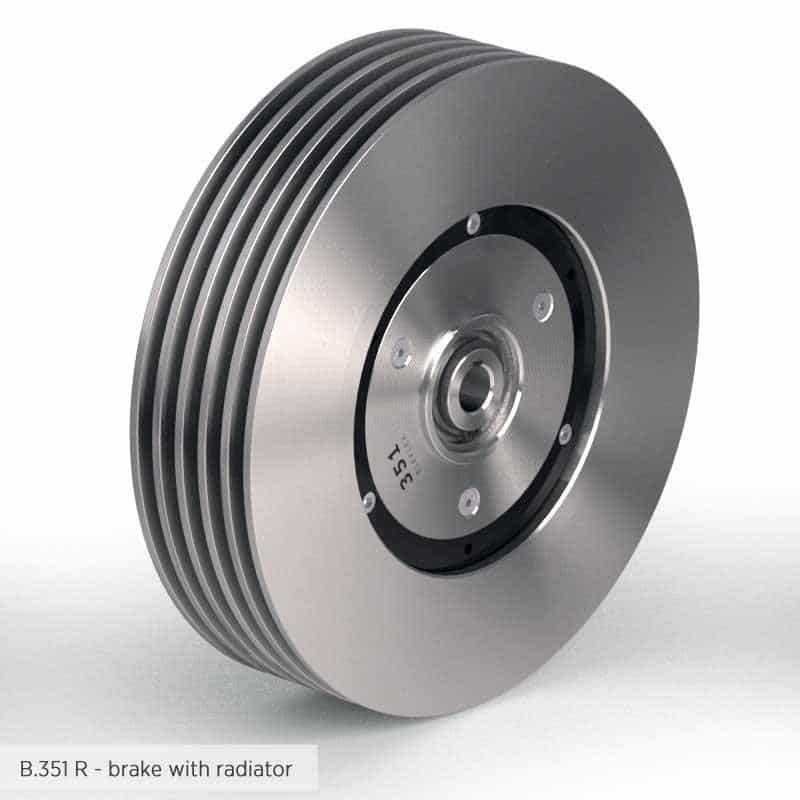

| Dissipation thermique avec radiateur | 230 W |
| Dissipation thermique avec ventilateur | 500 W |
| Dissipation thermique de l’embrayage à 500 tr/min. | 208 W |

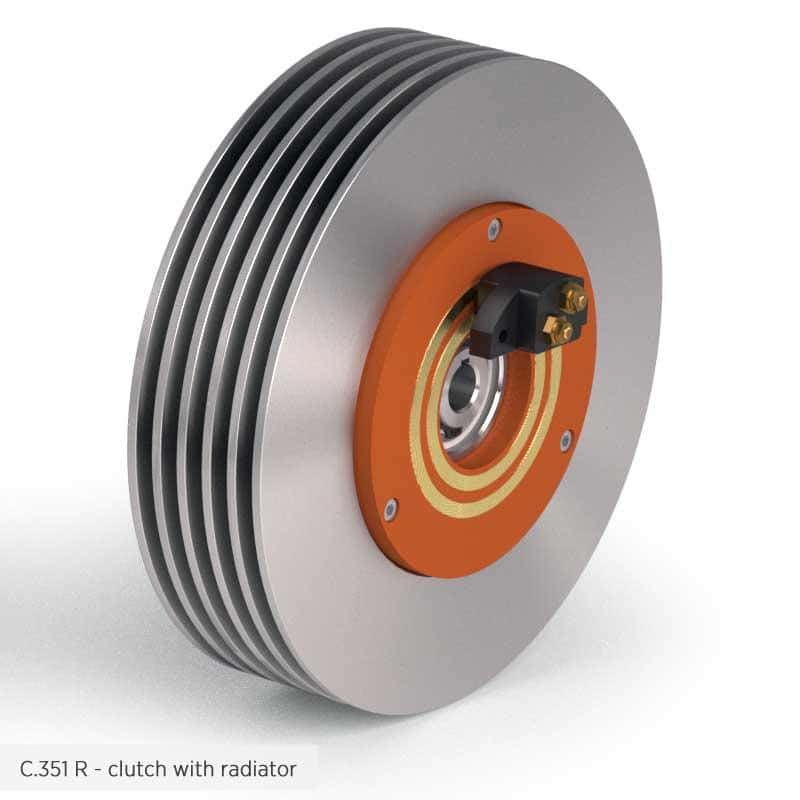

| avec radiateur à 500 tr/min. | 650 W |
| Dissipation thermique de l’embrayage à 1000 tr/min. | 260 W |
| avec radiateur à 1000 tr/min. | 810 W |
| Tr/min. min.-max. | 40-2000 |
| Température de fonctionnement max. | 70 °C |
| Poids kg | 4 (B.351)/7 (B.351.R)/5,2 (B.351.V)/4,6 (C.351)/7,6 (C.351.R) |
| Couple max. | 65 Nm |
| Couple résiduel | 0,4 Nm |
| Consommation de courant max. | 1 A |
| Résistance à 20 °C | 24 Ohm |
| Tension | 24 V (PWM) |
| Dissipation thermique | 170 W |
| Dissipation thermique avec radiateur | 400 W |
| Dissipation thermique avec ventilateur | 800 W |
| Dissipation thermique de l’embrayage à 500 tr/min. | 280 W |
| avec radiateur à 500 tr/min. | 950 W |
| Dissipation thermique de l’embrayage à 1000 tr/min. | 350 W |
| avec radiateur à 1000 tr/min. | 1200 W |
| Tr/min. min.-max. | 40-2000 |
| Température de fonctionnement max. | 70 °C |
| Poids kg | 6,5 (B.651) / 9 (B.651.R) / 8,8 (B.651.V) 6,9 (C.651) / 9,4 (C.651.R) |

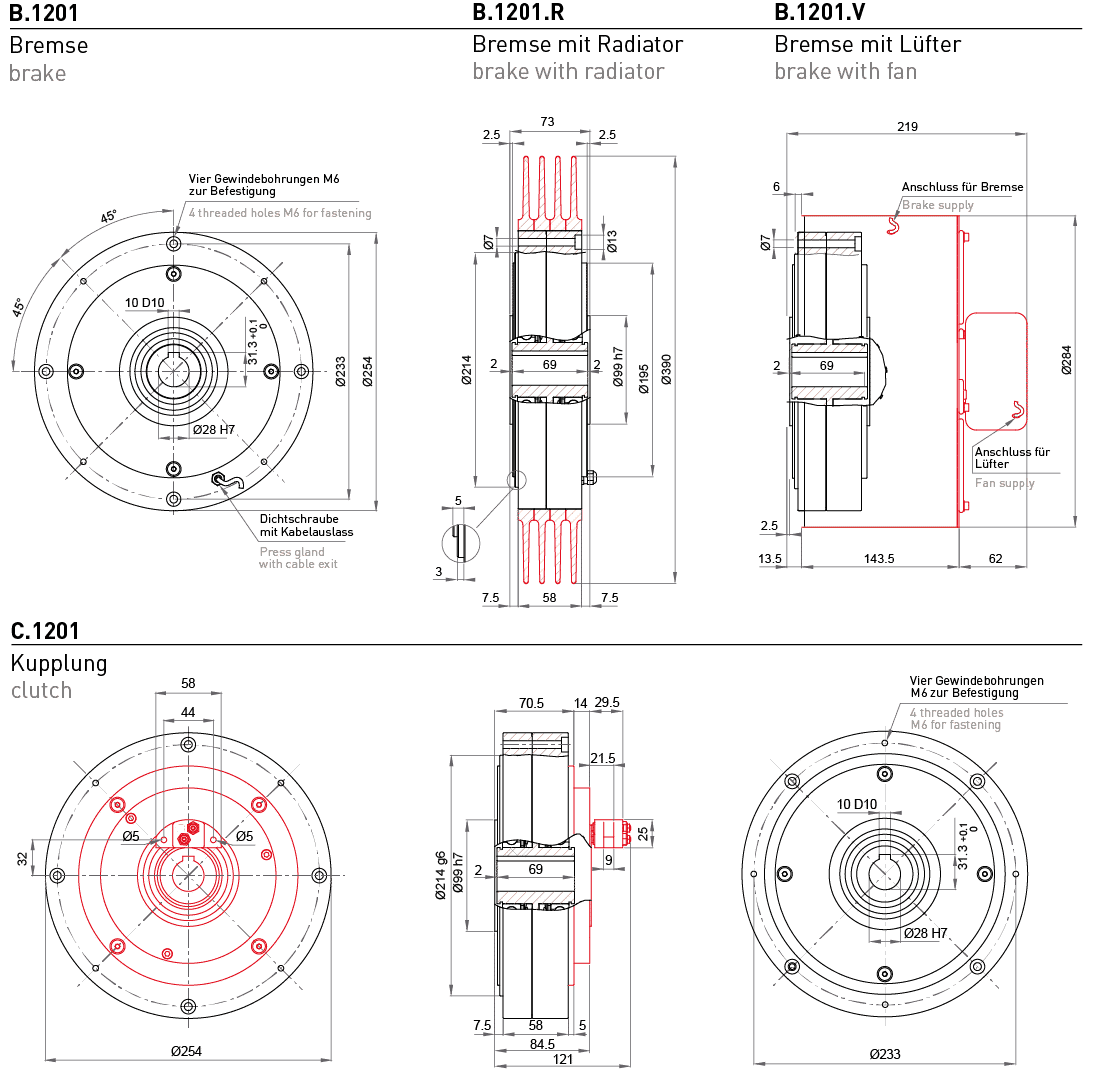

| Couple max. | 120 Nm |
| Couple résiduel | 0,5 Nm |
| Consommation de courant max. | 1 A |
| Résistance à 20 °C | 24 Ohm |
| Tension | 24 V (PWM) |
| Dissipation thermique | 330 W |
| Dissipation thermique avec radiateur | 650 W |
| Dissipation thermique avec ventilateur | 1500 W |
| Dissipation thermique de l’embrayage à 500 tr/min. | 650 W |
| avec radiateur à 500 tr/min. | 1440 W |
| Dissipation thermique de l’embrayage à 1000 tr/min. | 820 W |
| avec radiateur à 1000 tr/min. | 1800 W |
| Tr/min. min.-max. | 40-2000 |
| Température de fonctionnement max. | 70 °C |
| Poids kg | 16,5 (B.1201) / 19 (B.1201.R) / 19 (B.1201.V) 17 (C.1201) / 19,5 (C.1201.R) |
| Couple max. | 170 Nm |
| Couple résiduel | 0,5 Nm |
| Consommation de courant max. | 1 A |
| Résistance à 20 °C | 24 Ohm |
| Tension | 24 V (PWM) |
| Dissipation thermique | 450 W |
| Dissipation thermique avec radiateur | 850 W |
| Dissipation thermique avec ventilateur | 1600 W |
| Dissipation thermique de l’embrayage à 500 tr/min. | 760 W |
| avec radiateur à 500 tr/min. | 1550 W |
| Dissipation thermique de l’embrayage à 1000 tr/min. | 950 W |
| avec radiateur à 1000 tr/min. | 2250 W |
| Tr/min. min.-max. | 40-2000 |
| Température de fonctionnement max. | 70 °C |
| Poids kg | 22,5 (B.1701) / 25,5 (B.1701.R) / 25 (B.1701.V) 22,9 (C.1701) / 26 (C.1701.R) |

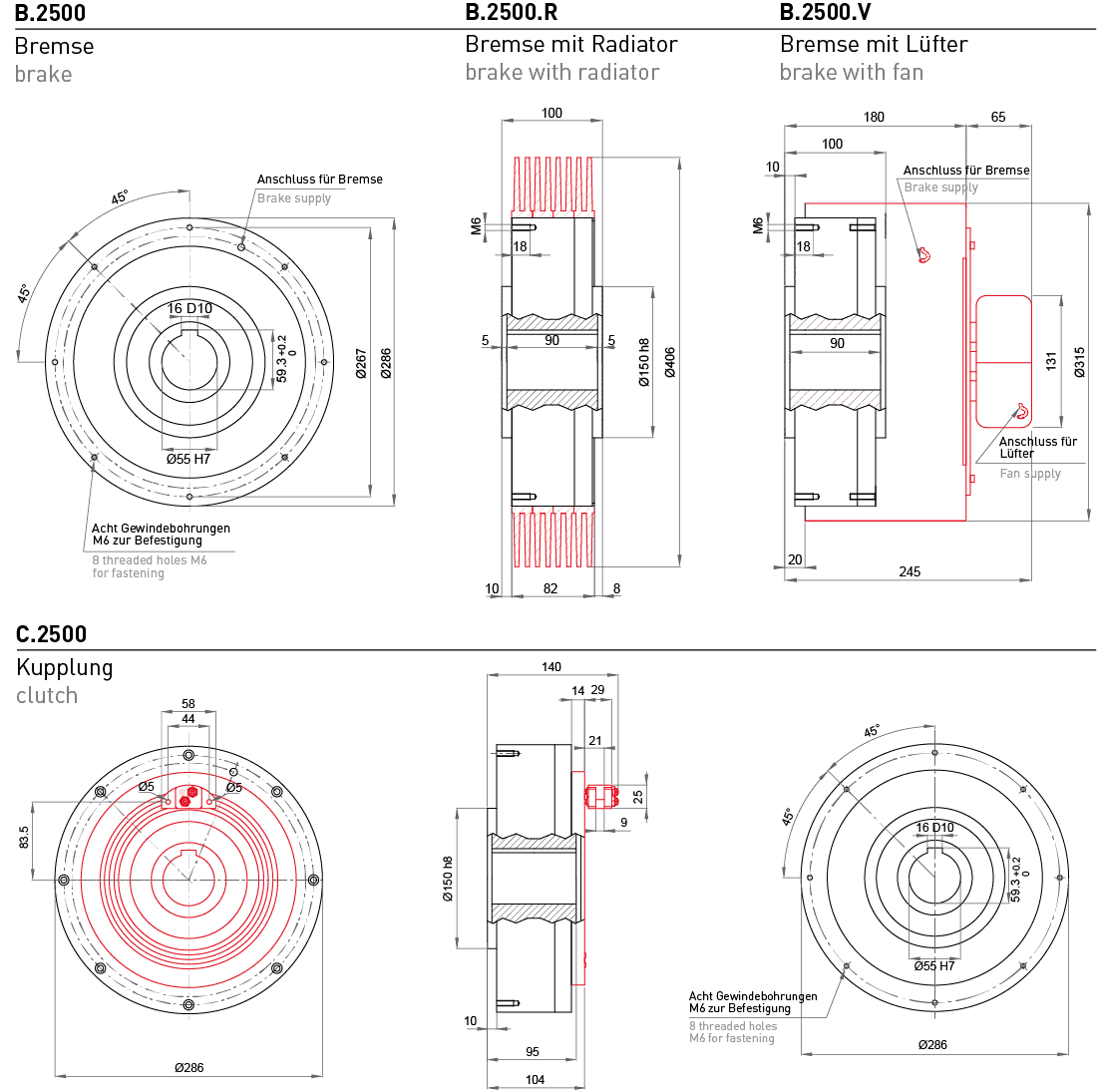

| Couple max. | 250 Nm |
| Couple résiduel | 3 Nm |
| Consommation de courant max. | 0,94 A |
| Résistance | 25,5 Ohm |
| Tension | 24 V (PWM) |
| Dissipation thermique | 500 W |
| Dissipation thermique avec radiateur | 900 W |
| Dissipation thermique avec ventilateur | 2000 W |
| Dissipation thermique de l’embrayage à 500 tr/min. | 1440 W |
| avec radiateur à 500 tr/min. | 1650 W |
| Dissipation thermique de l’embrayage à 1000 tr/min. | 1800 W |
| avec radiateur à 1000 tr/min. | 2400 W |
| Tr/min. min.-max. | 40-1800 |
| Température de fonctionnement max. | 70 °C |
| Poids kg | 32 (B.2500) / 38 (B.2500.R) / 38 (B.2500.V) 33 (C.2500) / 40 (C.2500.R) |

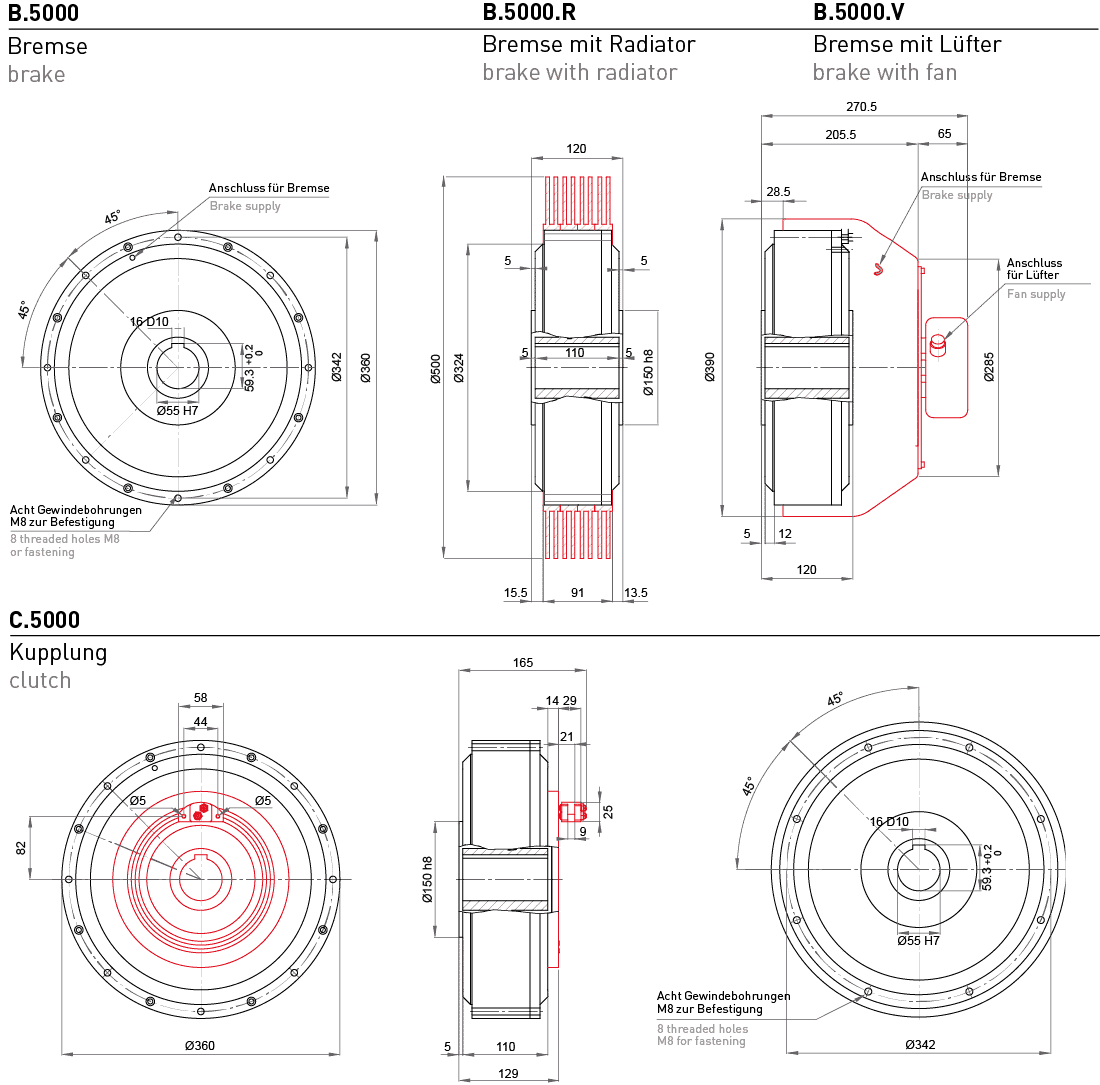

| Couple max. | 500 Nm |
| Couple résiduel | 6 Nm |
| Consommation de courant max. | 0,94 A |
| Résistance | 25,5 Ohm |
| Tension | 24 V (PWM) |
| Dissipation thermique | 1300 W |
| Dissipation thermique avec radiateur | 2500 W |
| Dissipation thermique avec ventilateur | 4000 W |
| Dissipation thermique de l’embrayage à 500 tr/min. | 2800 W |
| avec radiateur à 500 tr/min. | 4000 W |
| Dissipation thermique de l’embrayage à 1000 tr/min. | 3500 W |
| avec radiateur à 1000 tr/min. | 5000 W |
| Tr/min. min.-max. | 40-1500 |
| Température de fonctionnement max. | 70 °C |
| Poids kg | 59 (B.5000) / 62 (B.5000.R) / 62 (B.5000.V) 62 (C.5000) / 65 (C.5000.R) |
ELEFLEX – Modèles mini
| B.20 | B.53 | B.55 | |
| Couple nominal | 2 Nm | 5 Nm | 5 Nm |
| Couple résiduel | 0,07 Nm | 0,03 Nm | 0,04 Nm |
| Courant max. | 1 A | 1 A | 1 A |
| Résistance à 20°C | 24 Ohm | 24 Ohm | 24 Ohm |
| Tension (PWM) | 24 V | 24 V | 24 V |
| Puissance dissipée | 24 W | 70 W | 75 W |
| Vitesse min./max. | 40-2000 | 40-2000 | 40-2000 |
| Poids | 0,8 kg | 1,55 kg | 1,3 kg |
