Diese Spannwellen sind sehr robust und für hohe Belastungen geeignet. Durch den speziellen Aufbau lassen sich viele Sonderlösungen realisieren. Tragrohrmaterial, Spannelemente oder die Beschaffenheit der Zapfen können für jede Anwendung nach dem Wunsch des Kunden angepasst werden.Produktspezifikation PSW-Z
| Variants | Clamping range | Shaft Body | Optional accessories |
|---|---|---|---|
| Z-50 | Ø48 - Ø52 | Aluminum, Steel, Carbon fiber | Measuring scale, stop limit ring |
| Z-70 | Ø68 - Ø74 | Aluminum, Steel, Carbon fiber | Measuring scale, stop limit ring |
| Z-70-76 | Ø68 - Ø79 | Aluminum, Steel, Carbon fiber | Measuring scale, stop limit ring |
| Z-76 (3“) | Ø74 - Ø79 | Aluminum, Steel, Carbon fiber | Measuring scale, stop limit ring |
| ZD-76 (3“) | Ø74 - Ø79 | Aluminum, Steel, Carbon fiber | Measuring scale, stop limit ring |
| Z-100 (4“) | Ø98 - Ø104 | Aluminum, Steel, Carbon fiber | Measuring scale, stop limit ring |
| Z-120 | Ø117 - Ø122 | Aluminum, Steel, Carbon fiber | Measuring scale, stop limit ring |
| Z-150 (6“) | Ø148 - Ø154 | Aluminum, Steel, Carbon fiber | Measuring scale, stop limit ring |
| Z-200 (8“) | Ø198 - Ø205 | Aluminum, Steel, Carbon fiber | Measuring scale, stop limit ring |
Ersatzteile
| Pos. | Beschreibung |
|---|---|
| 01 | Tragrohr |
| 02 | Gummischlauch |
| 03 | Stützrohr |
| 04 | Expansionsdruckstück |
| 05 | Füllventil |
| 06 | Lagerzapfen |
| 07 | Lagerzapfen mit Luftanschluss |
| 08 | Klemmring |
| 09 | Mutter DIN 934 – M12 |
| 10 | O-Ring |
| 11 | Klemmzapfen |
| 12 | Senkschrauben DIN 7991 – M10 x 16 |
| 13 | Senkschrauben DIN 7991 – M10 x 12 |
| 14 | Klemmzapfen Luftdurchlass |
| Pos. | Artikel | Material | Einheit |
|---|---|---|---|

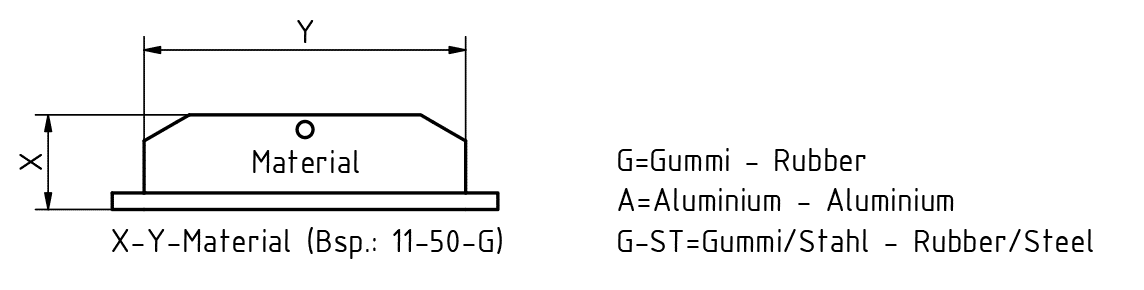

| 1 | E-BDS-11-50-G | Gummi | Stück |
| 2 | E-BDS-15-50-G | Gummi | Stück |
| 3 | E-BDS-16-50-G | Gummi | Stück |
| 4 | E-BDS-16-D58-G | Gummi | Stück |
| 5 | E-BDS-15-50-A | Aluminium | Stück |
| 6 | E-BDS-15-75-A | Aluminium | Stück |
| 7 | E-BDS-15-100-A | Aluminium | Stück |
| 8 | E-BDS-16-50-A | Aluminium | Stück |
| 9 | E-BDS-16-75-A | Aluminium | Stück |
| 10 | E-BDS-16-100-A | Aluminium | Stück |
| 11 | E-BDS-15-50-G-ST | Gummi mit Stahlbelag | Stück |
| 12 | E-BDS-16-50-G-ST | Gummi mit Stahlbelag | Stück |
| 13 | E-BDS-16-D58-G-ST | Gummi mit Stahlbelag | Stück |
| Pos. | Artikel | Art. Nr. | Einheit |
|---|---|---|---|
| 1 | E-FVT-H-G3/8“ | 01.01010000.25 | Stück |
| 2 | E-FVT-H-M14*1 | 01.01010000.23 | Stück |
| 3 | E-FVT-RH-M10*1 | 01.01020000.22 | Stück |
| 3 | E-FVT-RH-1/8“ | 01.01020000.02 | Stück |
| 4 | E-FVT-H-M10*1 | 01.01010000.22 | Stück |
| 4 | E-FVT-H-R 1/8“ | 01.01010000.24 | Stück |
| 5 | E-FVT-A-M10*1 | 01.01010000.02-2 | Stück |
| 6 | E-FVT-H-M8*1 | 01.01010000.29 | Stück |
| 7 | E-FVT-RH-M7*1 | 01.01020000.24 | Stück |
| Artikel | Nennweite | Art. Nr. | Einheit |
|---|---|---|---|
| Gummischlauch für PSW-Z 50 | 17*3 | 01.01010500.09 | m |
| Gummischlauch für PSW-Z 70 / ZD 76 | 27*5 | 01.01010700.09 | m |
| Gummischlauch für PSW-Z 70-76 | 23*5 | 01.01010706.09 | m |
| Gummischlauch für PSW-Z 76 | 32*5,5 | 01.01010760.09 | m |
| Gummischlauch für PSW-Z 100 | 50*6 | 01.01011000.09 | m |
| Gummischlauch für PSW-Z 120 | 70*6 | 01.01011200.09 | m |
| Gummischlauch für PSW-Z 150 | 100*6,5 | 01.01011500.09 | m |
| Gummischlauch für PSW-Z 200 | 150*6,5 | 01.01012000.09 | m |

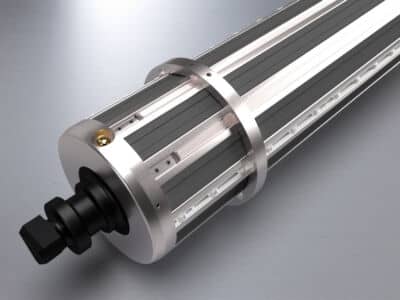

Anschlagring
Maßskala
