BAHNREGELUNG
Bahnregelung: Präzision und
Effizienz in der Materialverarbeitung
Die Bahnregelung ist das Fundament für höchste Produktqualität und maximale Geschwindigkeit. Sie sichert die korrekte Materialspannung (Bahnzugregelung) und die exakte seitliche Ausrichtung der Bahn (Bahnkantensteuerung). Mit unseren Systemen garantieren wir Ihnen einen reibungslosen und ausschussfreien Produktionsprozess.
Die Kontrolle von Materialbahnen in industriellen Prozessen ist ein entscheidender Faktor für die Produktqualität, die Reduzierung von Ausschuss und die Einhaltung hoher Maschinengeschwindigkeiten. Moderne Bahnregelung umfasst im Wesentlichen zwei Kernbereiche: die Bahnzugregelung zur Aufrechterhaltung konstanter mechanischer Spannung und die Bahnkantensteuerung zur exakten Positionierung der Materialkante. Bei IBD Wickeltechnik bieten wir integrierte Systeme, die diese Bereiche nahtlos kombinieren und somit eine optimale Produktionssicherheit gewährleisten.
Die Bedeutung der Bahnzugregelung (Tension Control)
Eine konstante Bahnzugregelung ist unerlässlich, um Probleme wie Materialfalten, Bahnabrisse, Längendifferenzen oder eine unsaubere Wickelstruktur zu vermeiden. Unabhängig davon, ob Sie mit Papier, Folien, Vliesstoffen oder anderen flexiblen Materialien arbeiten: Jede Schwankung im Bahnzug wirkt sich direkt negativ auf die Verarbeitungsqualität aus.

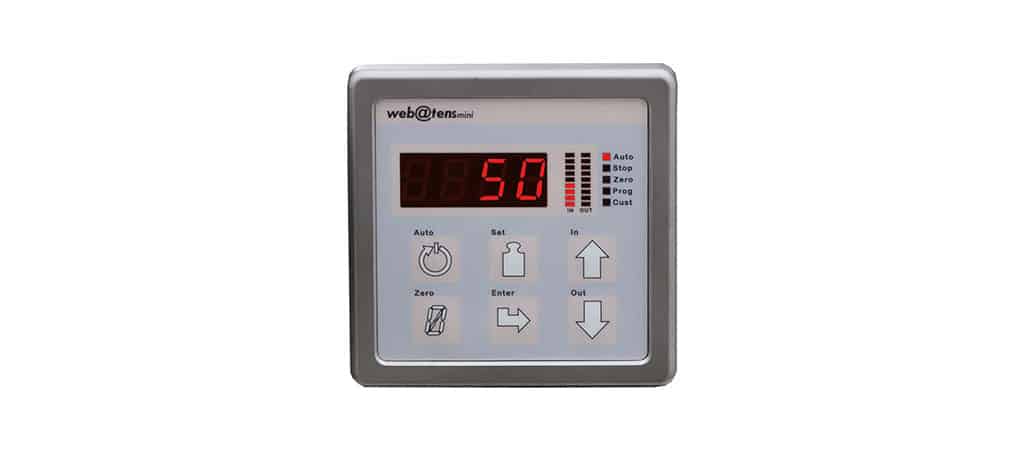

Unsere Bahnzugregelsysteme nutzen präzise Lastzellen, die kontinuierlich die tatsächliche Spannung der Bahn messen. Diese Messwerte werden an fortschrittliche Spannungsregler (Tension Controller) gesendet, welche die Brems- oder Antriebsmomente an Abwicklern und Aufwicklern in Echtzeit anpassen. Dies stellt sicher, dass der voreingestellte Sollwert des Bahnzugs über den gesamten Wickeldurchmesser hinweg — vom vollen bis zum leeren Kern – konstant gehalten wird. Das Ergebnis ist eine gleichmäßige Materialführung und perfekt gewickelte Rollen, die fehlerfrei weiterverarbeitet werden können.
Präzise Bahnkantensteuerung (Web Guiding)

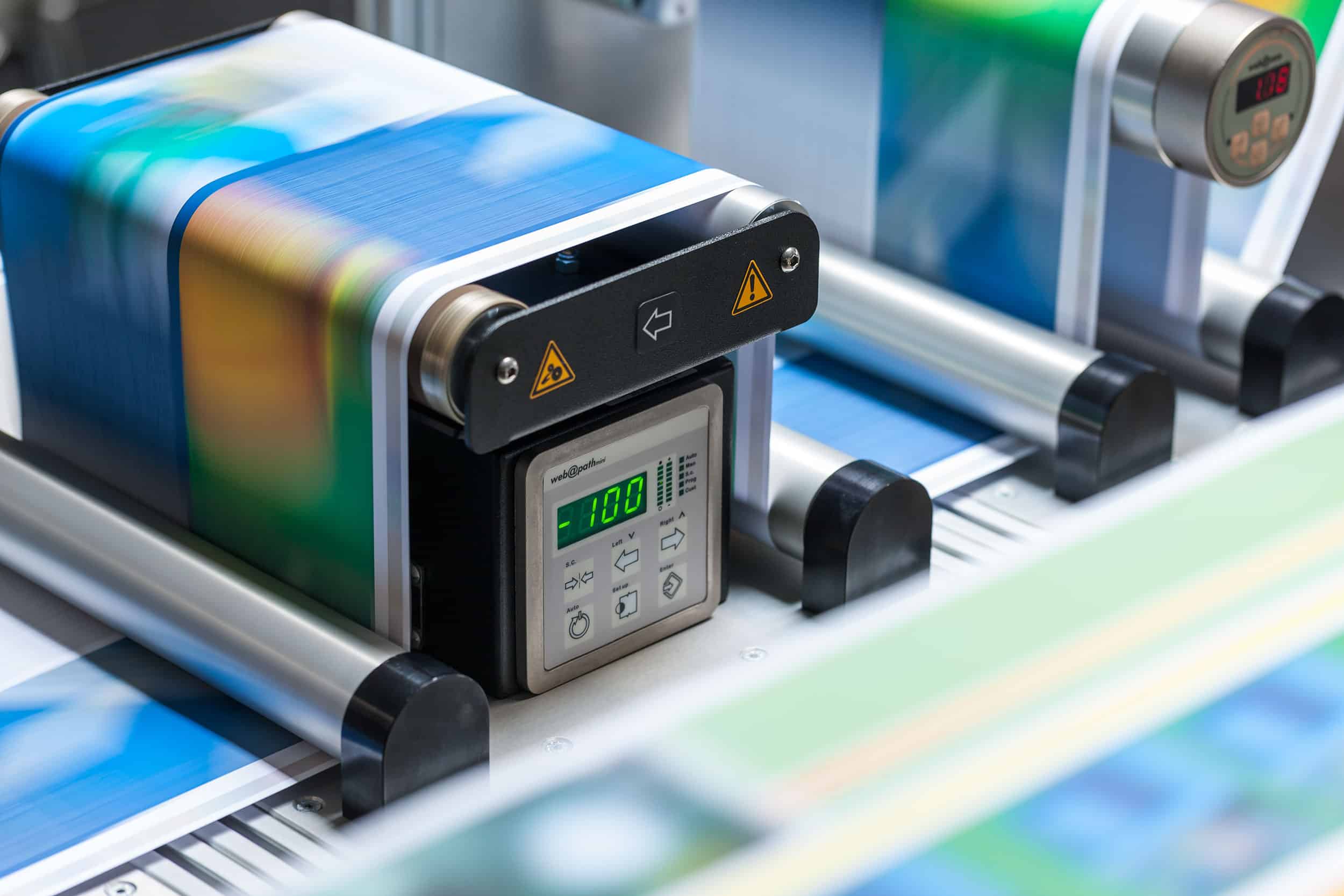

Die Bahnkantensteuerung – oft auch als Web Guiding System oder Kantenführung bezeichnet – korrigiert die seitliche Position der Materialbahn, um sicherzustellen, dass sie immer zentriert in die nachfolgenden Bearbeitungsstationen (wie Druckwerke, Schneideinheiten oder Kaschiermaschinen) läuft.
Ein vollständiges System zur Bahnkantensteuerung setzt sich aus drei Hauptkomponenten zusammen:

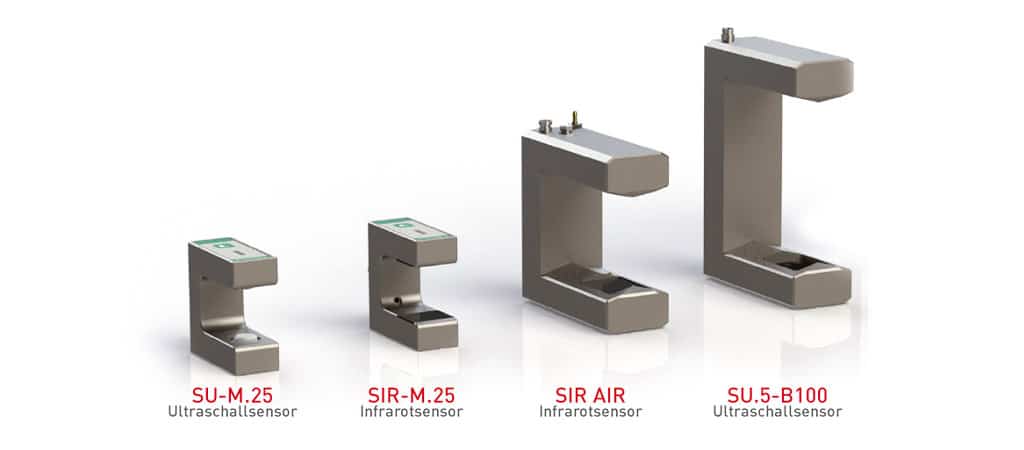

- Sensoren: Hochpräzise Sensoren wie unsere Ultraschallsensoren SU (für opake Materialien) oder Infrarotsensoren SIR (für transparente oder semi-transparente Materialien) detektieren die exakte Position der Bahnkante.
- Steuereinheit: Die intelligente Steuerung, wie unser ReSmart MWG-22, verarbeitet die Sensorsignale und berechnet sofort die notwendige Korrekturbewegung.
- Stellglieder: Robuste Drehrahmen (WG Web Guiding Systems) oder Linearantuatoren (AT Aktuatoren) führen die mechanische Korrektur schnell und zuverlässig aus, indem sie die Bahn seitlich verschieben oder den Einlaufwinkel anpassen.
Diese präzisen Korrekturen erfolgen in Millisekunden und stellen sicher, dass Ihre Produktion mit maximaler Geschwindigkeit laufen kann, ohne dass es zu Fehlausrichtungen oder Schneidfehlern kommt.
Durch die Kombination von Spitzentechnologie in der Bahnzugregelung und der Bahnkantensteuerung bieten wir Ihnen die notwendige Grundlage, um die Effizienz, Qualität und Zuverlässigkeit Ihrer gesamten Fertigungslinie nachhaltig zu optimieren. Setzen Sie auf unsere Systemlösungen, um die anspruchsvollsten Materialien sicher und präzise zu verarbeiten.
