Spannwellen von IBD Wickeltechnik
Mit über 25 Jahren Erfahrung in allen Bereichen der modernen Wickeltechnik sind wir in Deutschland der Ansprechpartner Nr. 1 für pneumatische und pneumo-mechanische Spannwellen / Wickelwellen. Wir bieten nicht nur Spannwellen für Rollen bei jedem Anwendungsfall, sondern auch Friktionswellen oder Adapter. Alles erhalten Sie aus einer Hand und alles ist „Made in Germany“ – sowohl als Standard Ware oder nach Ihren individuellen Vorstellungen gefertigt.

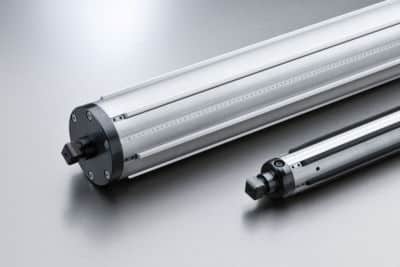

Leichte Aluminium Spannwelle
SERIE PSW-F
Die leichte Aluminium Spannwelle ist für die meisten Standard-Anwendungen die richtige Wahl. Aufgrund ihrer Aluminium Profilbauweise ist die Wickelwelle extrem leicht und entlastet den Maschinenanwender bei häufigen Rollenwechseln. Zusätzlich ist sie für mittleren Bahnzug und mittleres Ballengewicht ausgelegt. Die pneumatische Spannwelle wird mithilfe eines Flachschlauch-Systems expandiert. Die durchgängigen Spannleisten sind besonders hülsenschonend und ermöglichen auch das Wickeln von Mehrfachnutzen.
Ersatzteile
| Pos. | Beschreibung |
|---|---|
| 01 | Tragrohr |
| 02 | Lagerzapfen |
| 03 | Lagerzapfen Ventilseite |
| 04 | Spannleiste |
| 05 | Rückhaltefeder |
| 06 | Luftverteiler |
| 07 | Klemmstück-Unterteil |
| 08 | Klemmstück-Unterteil Ventilseite |
| 09 | Klemmstück-Oberteil |
| 10 | Gewindestift DIN 914 M8 x20 |
| 11 | Gewindestift DIN 913 M6 x 8 |
| 12 | Verschlußschraube M10x1 |
| 13 | O-Ring |
| 14 | Flachschlauch |
| 15 | Schutzband |
| 16 | Füllventil |
| Pos. | Artikel | Artikel Nr. | Einheit |
|---|---|---|---|
| 1 | Spannleiste Aluminium | 01.01020000.06 | m |
| 2 | Spannleiste Gummi | 01.01020000.07 | m |
| 3 | Spannleiste Gummi/Stahl | 01.01020000.21 | m |
| 4 | Spannleiste Friktion S-G | 01.01020000.12 | m |
| Spannleiste Friktion S-G hoch | 01.01020000.14 | m | |
| Rückhaltefeder für Gummi/Stahl Spannleiste | 01.01020000.19 | Stück | |
| Rückhaltefeder | 01.01020000.15 | Stück | |
| Luftverteiler | 01.01020000.08 | Stück | |
| Klemmstück Unterteil | 01.01020000.13 | Stück | |
| Klemmstück Unterteil Ventilseite | 01.01020000.11 | Stück | |
| Klemmstück Oberteil | 01.01020000.10 | Stück | |
| Flachschlauch | 01.01020000.09 | m | |
| Schutzband | 01.01020000.03 | m |
| Pos. | Artikel | Art. Nr. | Einheit |
|---|---|---|---|
| 1 | E-FVT-H-G3/8“ | 01.01010000.25 | Stück |
| 2 | E-FVT-H-M14*1 | 01.01010000.23 | Stück |
| 3 | E-FVT-RH-M10*1 | 01.01020000.22 | Stück |
| 3 | E-FVT-RH-1/8“ | 01.01020000.02 | Stück |
| 4 | E-FVT-H-M10*1 | 01.01010000.22 | Stück |
| 4 | E-FVT-H-R 1/8“ | 01.01010000.24 | Stück |
| 5 | E-FVT-A-M10*1 | 01.01010000.02-2 | Stück |
| 6 | E-FVT-H-M8*1 | 01.01010000.29 | Stück |
| 7 | E-FVT-RH-M7*1 | 01.01020000.24 | Stück |
IBD Standard Spannwelle
Serie PSW-F Standard
Um den Wünschen unserer geschätzten Kunden nach noch besseren Lieferzeiten zu entsprechen, haben wir unsere leichte Aluminium Spannwelle als Standardprodukt stets vorrätig. Zudem halten wir gängige Lagerzapfen auf Lager, wodurch wir die Lieferzeit erheblich verkürzen können. So können Sie schnell und unkompliziert auf unsere Produkte zugreifen.
Hochleistungs Spannwelle
Serie PSW-Z
Durch ihren flexiblen Aufbau und das Zentralschlauch-System ist diese Wickelwelle optimal individualisierbar. Abhängig von der gewünschten Zusammensetzung kann sie hohen Belastungen mühelos standhalten und wird somit zu einer echten Hochleistungs-Spannwelle. Für Anwendungen, bei denen ein geringes Eigengewicht entscheidend ist, bieten wir sogar die Möglichkeit eines Carbonfaser-Tragrohrs. Die Welle wird über einen Gummischlauch gespannt, was zusätzliche Flexibilität ermöglicht.
Ersatzteile
| Pos. | Beschreibung |
|---|---|
| 01 | Tragrohr |
| 02 | Gummischlauch |
| 03 | Stützrohr |
| 04 | Expansionsdruckstück |
| 05 | Füllventil |
| 06 | Lagerzapfen |
| 07 | Lagerzapfen mit Luftanschluss |
| 08 | Klemmring |
| 09 | Mutter DIN 934 – M12 |
| 10 | O-Ring |
| 11 | Klemmzapfen |
| 12 | Senkschrauben DIN 7991 – M10 x 16 |
| 13 | Senkschrauben DIN 7991 – M10 x 12 |
| 14 | Klemmzapfen Luftdurchlass |
| Pos. | Artikel | Material | Einheit |
|---|---|---|---|
| 1 | E-BDS-11-50-G | Gummi | Stück |
| 2 | E-BDS-15-50-G | Gummi | Stück |
| 3 | E-BDS-16-50-G | Gummi | Stück |
| 4 | E-BDS-16-D58-G | Gummi | Stück |
| 5 | E-BDS-15-50-A | Aluminium | Stück |
| 6 | E-BDS-15-75-A | Aluminium | Stück |
| 7 | E-BDS-15-100-A | Aluminium | Stück |
| 8 | E-BDS-16-50-A | Aluminium | Stück |
| 9 | E-BDS-16-75-A | Aluminium | Stück |
| 10 | E-BDS-16-100-A | Aluminium | Stück |
| 11 | E-BDS-15-50-G-ST | Gummi mit Stahlbelag | Stück |
| 12 | E-BDS-16-50-G-ST | Gummi mit Stahlbelag | Stück |
| 13 | E-BDS-16-D58-G-ST | Gummi mit Stahlbelag | Stück |
| Pos. | Artikel | Art. Nr. | Einheit |
|---|---|---|---|
| 1 | E-FVT-H-G3/8“ | 01.01010000.25 | Stück |
| 2 | E-FVT-H-M14*1 | 01.01010000.23 | Stück |
| 3 | E-FVT-RH-M10*1 | 01.01020000.22 | Stück |
| 3 | E-FVT-RH-1/8“ | 01.01020000.02 | Stück |
| 4 | E-FVT-H-M10*1 | 01.01010000.22 | Stück |
| 4 | E-FVT-H-R 1/8“ | 01.01010000.24 | Stück |
| 5 | E-FVT-A-M10*1 | 01.01010000.02-2 | Stück |
| 6 | E-FVT-H-M8*1 | 01.01010000.29 | Stück |
| 7 | E-FVT-RH-M7*1 | 01.01020000.24 | Stück |
| Artikel | Nennweite | Art. Nr. | Einheit |
|---|---|---|---|
| Gummischlauch für PSW-Z 50 | 17*3 | 01.01010500.09 | m |
| Gummischlauch für PSW-Z 70 / ZD 76 | 27*5 | 01.01010700.09 | m |
| Gummischlauch für PSW-Z 70-76 | 23*5 | 01.01010706.09 | m |
| Gummischlauch für PSW-Z 76 | 32*5,5 | 01.01010760.09 | m |
| Gummischlauch für PSW-Z 100 | 50*6 | 01.01011000.09 | m |
| Gummischlauch für PSW-Z 120 | 70*6 | 01.01011200.09 | m |
| Gummischlauch für PSW-Z 150 | 100*6,5 | 01.01011500.09 | m |
| Gummischlauch für PSW-Z 200 | 150*6,5 | 01.01012000.09 | m |

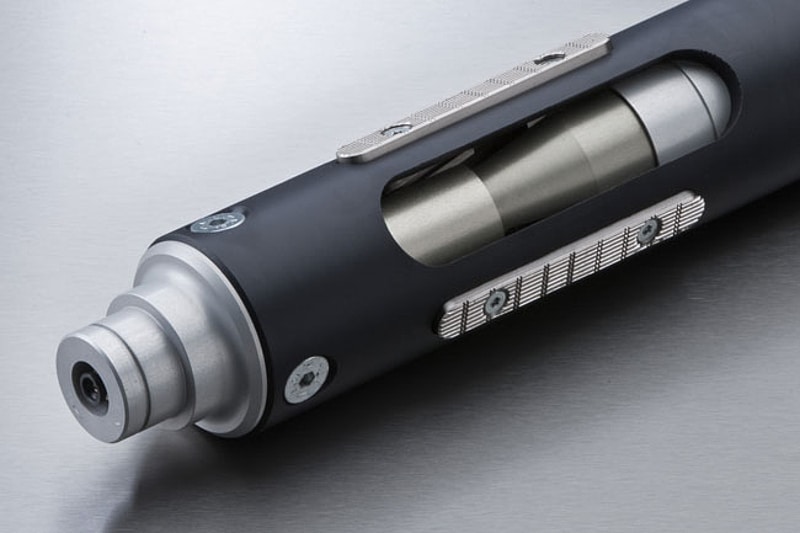

Pneumo-Mechanische Präzisionsspannwelle
Serie PMS
Die Expansionsspannwelle der Serie PMS zeichnet sich durch die variabel einstellbaren Spannsätze aus, womit Hülsentoleranzen perfekt ausgeglichen werden können. Außerdem ergibt sich die Möglichkeit des dynamischen Auswuchtens.

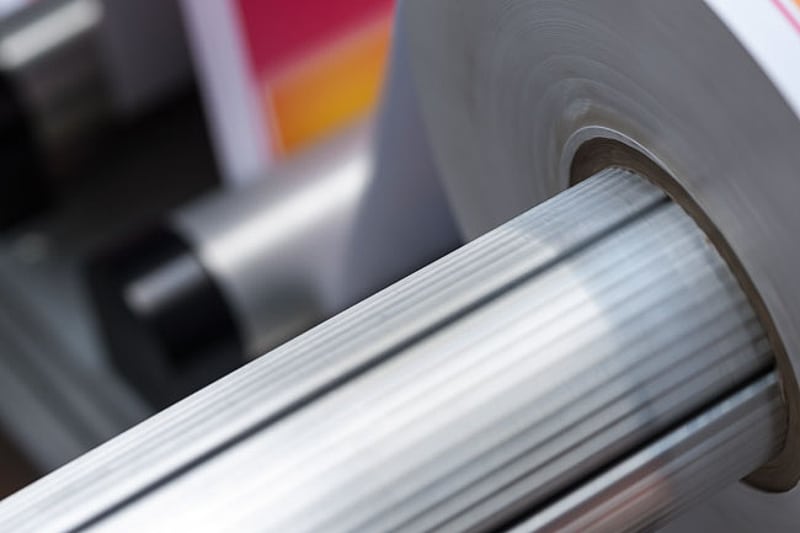

Spannwelle mit Schalen
Serie PSW-FS Spannwelle pneumatisch
Dank der Verwendung von umschließenden Spannschalen ist diese Spannwelle besonders gut für das hülsenlose Wickeln geeignet. Darüber hinaus erweist sie sich als äußerst vorteilhaft bei sehr dünnwandigen Wickelhülsen, da die Schalen eine fast geschlossene Kontur bieten und somit nur eine minimale Deformation der Hülsen erfolgt. Als zusätzliche Option ist die Welle mit einer Materialklemmung erhältlich. Entdecken Sie jetzt die vielfältigen Vorteile dieser hochwertigen Spannwelle!
