Wałki rozprężne firmy IBD Wickeltechnik
Dzięki ponad 25-letniemu doświadczeniu we wszystkich obszarach nowoczesnej techniki nawijania jesteśmy w Niemczech partnerem nr 1 w zakresie pneumatycznych i pneumo-mechanicznych wałków rozprężnych. Oferujemy nie tylko wałki rozprężne do rolek dla każdego zastosowania, ale także wałki cierne lub adaptery. Wszystko otrzymają Państwo z jednego źródła i wszystko jest „Made in Germany” – zarówno jako produkty standardowe, jak i wykonane według Państwa indywidualnych wymagań.
Lekki aluminiowy wałek rozprężny
SERIA PSW-F
Lekki aluminiowy wałek rozprężny to właściwy wybór do większości standardowych zastosowań. Dzięki konstrukcji z profilu aluminiowego wałek nawijający jest wyjątkowo lekki i odciąża użytkownika maszyny przy częstych zmianach rolek. Dodatkowo jest przystosowany do średniego naciągu wstęgi oraz średniej masy beli. Pneumatyczny wałek rozprężny jest rozszerzany za pomocą systemu płaskiego węża. Listwy rozprężne na całej długości są szczególnie przyjazne dla tulei i umożliwiają także nawijanie wielokrotnego użytku.
Części zamienne
| Poz. | Opis |
|---|---|
| 01 | Rura nośna |
| 02 | Czop łożyskowy |
| 03 | Czop łożyskowy od strony zaworu |
| 04 | Listwa napinająca |
| 05 | Sprężyna zabezpieczająca |
| 06 | Rozdzielacz powietrza |
| 07 | Element zaciskowy – część dolna |
| 08 | Element zaciskowy – część dolna od strony zaworu |
| 09 | Element zaciskowy – część górna |
| 10 | Wkręt dociskowy DIN 914 M8 x20 |
| 11 | Wkręt dociskowy DIN 913 M6 x 8 |
| 12 | Śruba zamykająca M10x1 |
| 13 | O-ring |
| 14 | Wąż płaski |
| 15 | Taśma ochronna |
| 16 | Zawór napełniający |
| Poz. | Artykuł | Nr artykułu | Jednostka |
|---|---|---|---|
| 1 | Listwa napinająca aluminiowa | 01.01020000.06 | m |
| 2 | Listwa napinająca gumowa | 01.01020000.07 | m |
| 3 | Listwa napinająca guma/stal | 01.01020000.21 | m |
| 4 | Listwa napinająca Friktion S-G | 01.01020000.12 | m |
| Listwa napinająca Friktion S-G wysoka | 01.01020000.14 | m | |
| Sprężyna zabezpieczająca do listwy napinającej guma/stal | 01.01020000.19 | szt. | |
| Sprężyna zabezpieczająca | 01.01020000.15 | szt. | |
| Rozdzielacz powietrza | 01.01020000.08 | szt. | |
| Element zaciskowy – część dolna | 01.01020000.13 | szt. | |
| Element zaciskowy – część dolna od strony zaworu | 01.01020000.11 | szt. | |
| Element zaciskowy – część górna | 01.01020000.10 | szt. | |
| Wąż płaski | 01.01020000.09 | m | |
| Taśma ochronna | 01.01020000.03 | m |
| Poz. | Artykuł | Nr art. | Jednostka |
|---|---|---|---|
| 1 | E-FVT-H-G3/8“ | 01.01010000.25 | szt. |
| 2 | E-FVT-H-M14*1 | 01.01010000.23 | szt. |
| 3 | E-FVT-RH-M10*1 | 01.01020000.22 | szt. |
| 3 | E-FVT-RH-1/8“ | 01.01020000.02 | szt. |
| 4 | E-FVT-H-M10*1 | 01.01010000.22 | szt. |
| 4 | E-FVT-H-R 1/8“ | 01.01010000.24 | szt. |
| 5 | E-FVT-A-M10*1 | 01.01010000.02-2 | szt. |
| 6 | E-FVT-H-M8*1 | 01.01010000.29 | szt. |
| 7 | E-FVT-RH-M7*1 | 01.01020000.24 | szt. |
Standardowy wałek rozprężny IBD
Seria PSW-F Standard
Aby wyjść naprzeciw życzeniom naszych cenionych klientów dotyczącym jeszcze krótszych terminów dostaw, nasz lekki aluminiowy wałek rozprężny jest zawsze dostępny jako produkt standardowy. Ponadto utrzymujemy zapasy popularnych czopów łożyskowych, co pozwala nam znacznie skrócić czas dostawy. Dzięki temu mogą Państwo szybko i łatwo uzyskać dostęp do naszych produktów.
Wysokowydajny wałek rozprężny
Seria PSW-Z
Dzięki elastycznej konstrukcji i systemowi węża centralnego ten wałek nawojowy można optymalnie dostosować do indywidualnych potrzeb. W zależności od pożądanej konfiguracji może on bez trudu wytrzymać wysokie obciążenia, stając się prawdziwie wysokowydajnym wałkiem rozprężnym. W zastosowaniach, w których kluczowa jest niska masa własna, oferujemy nawet możliwość zastosowania rury nośnej z włókna węglowego. Wałek jest rozprężany za pomocą gumowego węża, co zapewnia dodatkową elastyczność.
Części zamienne
| Poz. | Opis |
|---|---|
| 01 | Rura nośna |
| 02 | Wąż gumowy |
| 03 | Rura podporowa |
| 04 | Dociskowy element rozprężny |
| 05 | Zawór napełniający |
| 06 | Czop łożyskowy |
| 07 | Czop łożyskowy z przyłączem powietrza |
| 08 | Pierścień zaciskowy |
| 09 | Nakrętka DIN 934 – M12 |
| 10 | O-ring |
| 11 | Czop zaciskowy |
| 12 | Śruby z łbem stożkowym DIN 7991 – M10 x 16 |
| 13 | Śruby z łbem stożkowym DIN 7991 – M10 x 12 |
| 14 | Czop zaciskowy – przelot powietrza |
| Poz. | Artykuł | Materiał | Jednostka |
|---|---|---|---|
| 1 | E-BDS-11-50-G | Guma | szt. |
| 2 | E-BDS-15-50-G | Guma | szt. |
| 3 | E-BDS-16-50-G | Guma | szt. |
| 4 | E-BDS-16-D58-G | Guma | szt. |
| 5 | E-BDS-15-50-A | Aluminium | szt. |
| 6 | E-BDS-15-75-A | Aluminium | szt. |
| 7 | E-BDS-15-100-A | Aluminium | szt. |
| 8 | E-BDS-16-50-A | Aluminium | szt. |
| 9 | E-BDS-16-75-A | Aluminium | szt. |
| 10 | E-BDS-16-100-A | Aluminium | szt. |
| 11 | E-BDS-15-50-G-ST | Guma z okładziną stalową | szt. |
| 12 | E-BDS-16-50-G-ST | Guma z okładziną stalową | szt. |
| 13 | E-BDS-16-D58-G-ST | Guma z okładziną stalową | szt. |
| Poz. | Artykuł | Nr art. | Jednostka |
|---|---|---|---|
| 1 | E-FVT-H-G3/8“ | 01.01010000.25 | szt. |
| 2 | E-FVT-H-M14*1 | 01.01010000.23 | szt. |
| 3 | E-FVT-RH-M10*1 | 01.01020000.22 | szt. |
| 3 | E-FVT-RH-1/8“ | 01.01020000.02 | szt. |
| 4 | E-FVT-H-M10*1 | 01.01010000.22 | szt. |
| 4 | E-FVT-H-R 1/8“ | 01.01010000.24 | szt. |
| 5 | E-FVT-A-M10*1 | 01.01010000.02-2 | szt. |
| 6 | E-FVT-H-M8*1 | 01.01010000.29 | szt. |
| 7 | E-FVT-RH-M7*1 | 01.01020000.24 | szt. |
| Artykuł | Średnica nominalna | Nr art. | Jednostka |
|---|---|---|---|
| Wąż gumowy do PSW-Z 50 | 17*3 | 01.01010500.09 | m |
| Wąż gumowy do PSW-Z 70 / ZD 76 | 27*5 | 01.01010700.09 | m |
| Wąż gumowy do PSW-Z 70-76 | 23*5 | 01.01010706.09 | m |
| Wąż gumowy do PSW-Z 76 | 32*5,5 | 01.01010760.09 | m |
| Wąż gumowy do PSW-Z 100 | 50*6 | 01.01011000.09 | m |
| Wąż gumowy do PSW-Z 120 | 70*6 | 01.01011200.09 | m |
| Wąż gumowy do PSW-Z 150 | 100*6,5 | 01.01011500.09 | m |
| Wąż gumowy do PSW-Z 200 | 150*6,5 | 01.01012000.09 | m |

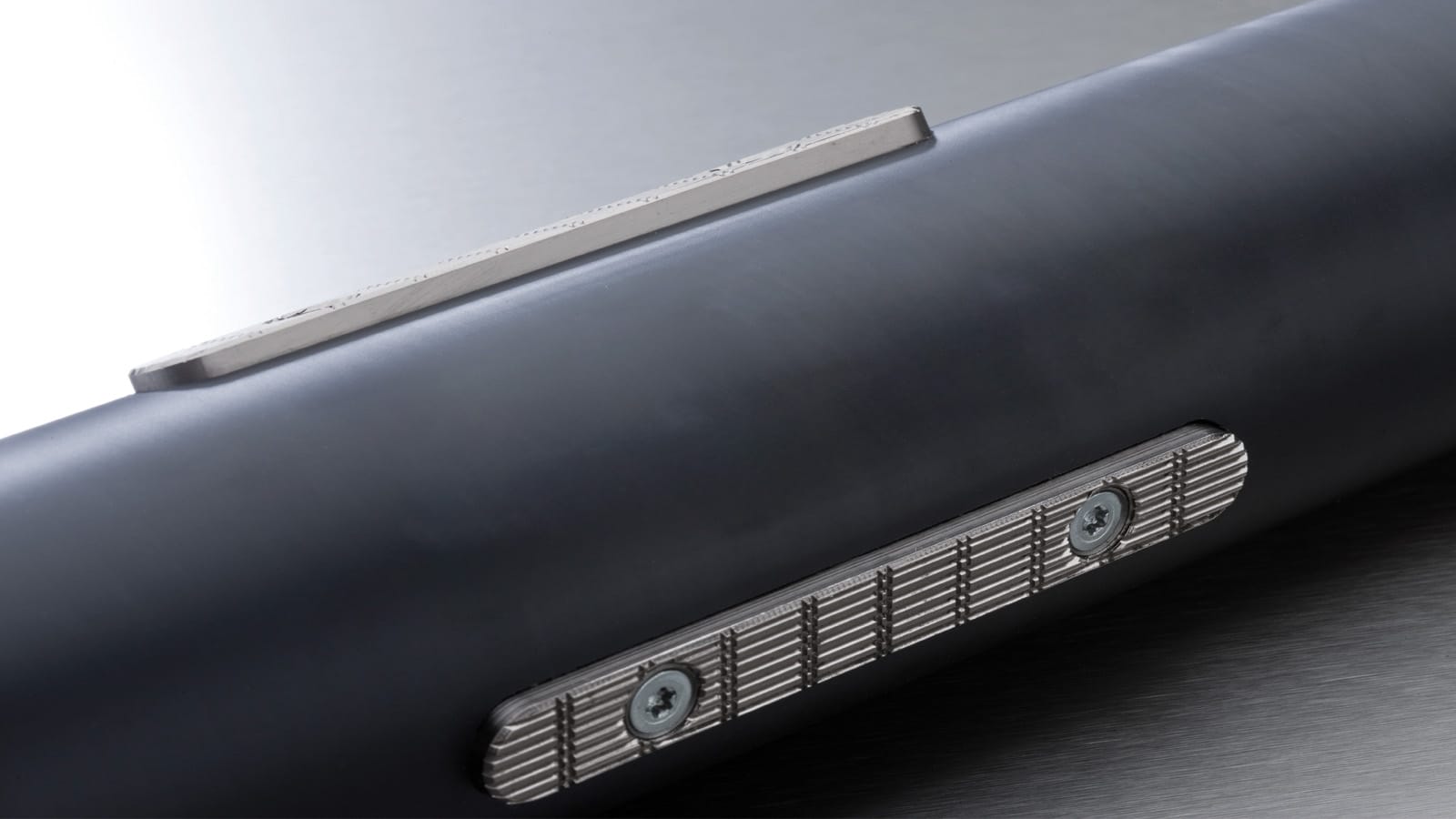

Pneumatyczno-mechaniczny precyzyjny wałek rozprężny
Seria PMS
Wałek rozprężny serii PMS charakteryzuje się zmiennie regulowanymi zestawami mocującymi, co pozwala na idealne wyrównanie tolerancji tulei. Ponadto istnieje możliwość wyważania dynamicznego.
Wałek rozprężny z segmentami
Seria PSW-FS pneumatyczny wałek rozprężny
Dzięki zastosowaniu obejmujących segmentów rozprężnych ten wałek rozprężny szczególnie dobrze nadaje się do nawijania beztulejowego. Ponadto okazuje się on niezwykle korzystny w przypadku bardzo cienkościennych tulei nawojowych, ponieważ segmenty zapewniają niemal zamknięty kontur, co minimalizuje deformację tulei. Jako opcja dodatkowa wałek jest dostępny z zaciskiem materiału. Odkryj teraz liczne zalety tego wysokiej jakości wałka rozprężnego!
