Hochleistungs-Ionisationsstäbe und Antistatikstäbe:
Effektive Lösungen gegen statische Aufladung
Effektive Lösungen gegen statische Aufladung
Statische Aufladung ist eine oft unsichtbare, aber dennoch präsente Herausforderung in zahlreichen industriellen Produktionsprozessen. Sie kann zu erheblichen Störungen, Qualitätseinbußen und sogar Sicherheitsrisiken führen. Ionisationsstäbe, auch als Antistatikstäbe oder Entladestäbe bekannt, stellen eine Schlüsseltechnologie dar, um diese unerwünschten Aufladungen direkt an ihrem Entstehungsort effektiv zu neutralisieren. IBD Wickeltechnik GmbH versteht sich als Ihr kompetenter Partner für umfassende Antistatik-Lösungen. Wir bieten Ihnen hochwertige Ionisationsstäbe des renommierten Herstellers Elettromeccanica Bonato, die darauf ausgelegt sind, Ihre Produktivität zu steigern, die Produktqualität zu sichern und die Sicherheit Ihrer Mitarbeiter zu gewährleisten.
Die Herausforderung: Statische Aufladung in der Industrie – Ursachen und kostspielige Folgen
Statische Elektrizität entsteht häufig durch Reibung und Trennung von Materialien während der Verarbeitung. Dieses Phänomen ist in vielen Branchen allgegenwärtig, darunter die Textilindustrie, Kunststoffverarbeitung, Druckindustrie, Verpackungsherstellung und Holzverarbeitung. Die Auswirkungen können vielfältig und kostspielig sein:
Diese Probleme sind keine bloßen Unannehmlichkeiten, sondern können die Produktion empfindlich stören, teure Maschinenschäden verursachen und stellen ernstzunehmende Sicherheitsrisiken dar. Eine Investition in hochwertige Antistatik-Systeme ist daher nicht nur eine Maßnahme zur Qualitätsverbesserung, sondern ein wesentlicher Beitrag zur Betriebssicherheit und Wirtschaftlichkeit.
Unsere Ionisationsstäbe: Maßgeschneiderte Entladung
Ionisationsstäbe erzeugen ein elektrisches Feld, das die umgebende Luft in positive und negative Ionen aufspaltet. Diese Ionen neutralisieren dann die elektrostatische Ladung auf der Oberfläche des zu bearbeitenden Materials, unabhängig von dessen Polarität. IBD-WT bietet eine breite Palette an Ionisationsstäben von Elettromeccanica Bonato, die für unterschiedlichste Anwendungsanforderungen konzipiert sind und eine effektive Entladung gewährleisten.
| Modellreihe | Spannungsversorgung | Max. Arbeitsabstand | Max. Masch.-Geschw. | Besondere Merkmale | Typische Anwendungsbereiche |
|---|---|---|---|---|---|
| IDB-7 | 12-24VDC integriert | 20-200 mm | 500 m/min | Stoßfrei, Reinigungsalarm, einstellb. Frequenz (0-20Hz) | Textil, Papier, Kunststoff, Druck, Converting, Verpackung |
| IDB-11-S | 12-24VDC integriert | 30-200/300 mm | 2000 m/min | Stoßfrei, sehr kompakt | Textil, Papier, Kunststoff, Druck, Converting, Verpackung |
| IDB-11-L | 12-24VDC integriert | 100/150-500 mm | Variabel | Stoßfrei, sehr kompakt, für große Distanzen | Textil, Papier, Kunststoff, Druck, Converting, Verpackung |
| IDB-35 | 24VDC integriert | 200-1200 mm | 600 m/min | Stoßfrei, Reinigungs-/Überlastalarm, einst. Freq. (0,5-10Hz) | Textil, Papier, Kunststoff, Druck, Converting, Verpackung |
| ABSL | Extern AC | 20-70 mm | 80 m/min | Stoßfrei, robust | Textil, Papier, Kunststoff, Holz |
| ABSL-RC | Extern AC | Variabel | Hoch | Stoßfrei, fernsteuerbar, IP66 | Textil, Papier, Kunststoff, Druck, Verpackung |
| EX-ABSL-RC | Extern AC | 20-1000 mm | Hoch | Stoßfrei, ATEX-zertifiziert | Explosionsgefährdete Bereiche in div. Industrien |
Anwendungsbeispiele und Branchenfokus
Die Einsatzmöglichkeiten von Ionisationsstäben sind vielfältig und erstrecken sich über zahlreiche Industrien. Hier einige Beispiele, wie unsere Antistatikstäbe spezifische Probleme lösen:
- Folienextrusion und -wicklung: IDB-11 oder ABSL-RC Stäbe verhindern das Anhaften der Folie an Walzen oder an sich selbst und reduzieren die Anziehung von Staubpartikeln. Ergebnis: höhere Produktqualität, weniger Ausschuss und reibungslosere Produktionsläufe.
- Druckindustrie: Auf Papier- oder Folienbahnen neutralisieren Ionisationsstäbe wie der IDB-7 oder ABSL-RC statische Aufladungen vor dem Druckwerk, was zu präziseren Druckergebnissen führt und das Verschmieren von Farbe oder das Anhaften von Staub verhindert.
- Textilindustrie: Bei der Verarbeitung von Fasern und Geweben, beispielsweise auf Webstühlen oder Spulmaschinen, eliminieren ABSL-Stäbe statische Aufladungen, die zu Fadenbrüchen oder ungleichmäßiger Materialführung führen können.
- Verpackungsmaschinen: In Verpackungslinien sorgen Ionisationsstäbe dafür, dass Verpackungsmaterialien nicht aneinanderhaften oder Produkte falsch positioniert werden, was die Effizienz und Zuverlässigkeit der Anlage steigert.
- Kunststoffverarbeitung: Beim Spritzgießen oder Thermoformen können Antistatikstäbe die Anziehung von Staub auf frisch geformten Teilen verhindern und die Entnahme aus der Form erleichtern.
Warum IBD Wickeltechnik für Ionisationsstäbe?
IBD Wickeltechnik GmbH bietet Ihnen mehr als nur Produkte. Unsere Stärke liegt in der fundierten Analyse Ihrer spezifischen Herausforderungen durch statische Aufladung und der darauf basierenden Empfehlung der optimalen Ionisationsstäbe. Durch unser breites Sortiment an hochwertigen Antistatikstäben von Elettromeccanica Bonato, einschließlich der Möglichkeit zur Anfertigung in kundenspezifischen Längen , finden wir für nahezu jede Anwendung die passende Lösung. Wir setzen auf zuverlässige, langlebige Produkte, die Ihre Produktivität nachhaltig sichern und verbessern.
A. 24VDC Antistatikstäbe: Kompakt, Intelligent und Einfach Integrierbar
Diese modernen Ionisationsstäbe sind ideal für Anwendungen, die eine unkomplizierte Installation, geringen Platzbedarf und fortschrittliche Steuerungsfunktionen erfordern. Ein wesentliches Merkmal ist das integrierte Netzteil, wodurch keine externen Hochspannungskabel verlegt werden müssen. Der direkte Anschluss an eine 12-24VDC Spannungsversorgung reduziert den Installationsaufwand sowie die Kosten erheblich und erhöht gleichzeitig die Sicherheit im Betrieb.

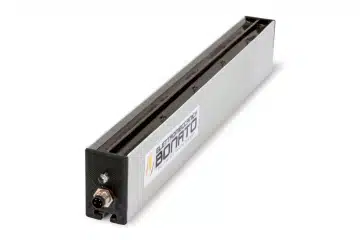

- IDB-11 Serie (Intelligent Discharging Bar): Das äußerst kompakte Design der IDB-11 Serie mit Abmessungen von lediglich 40×25 mm ermöglicht eine problemlose Integration auch in beengten Einbausituationen. Die Serie ist in zwei Hauptversionen erhältlich: IDB-11-S für hohe Maschinengeschwindigkeiten bis zu 2000 m/min und Arbeitsabstände von 30 bis 200 mm (teilweise bis 300 mm angegeben) , sowie IDB-11-L für größere Entladungsdistanzen von 100 mm (oder 150 mm) bis zu 500 mm. Alle Modelle der IDB-11 Serie sind stoßfrei („shockless“) ausgeführt , was die Sicherheit für Bediener bei versehentlicher Berührung gewährleistet. Typische Einsatzbereiche finden sich in der Textil-, Papier-, Kunststoff-, Druck-, Converting- und Verpackungsindustrie.

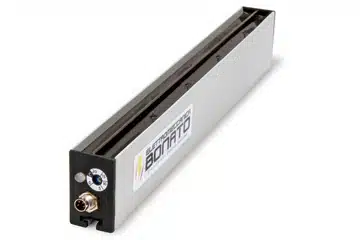

- IDB-7 (Intelligent Discharging Bar): Mit ebenfalls kompakten Abmessungen von 40×25 mm ist der IDB-7 für den Einsatz in Maschinen mit hohen Geschwindigkeiten bis zu 500 m/min konzipiert. Der optimale Arbeitsabstand liegt zwischen 20 und 200 mm. Ein besonderes Merkmal ist die einstellbare Frequenz (0-20 Hz oder kontinuierlicher Betrieb) sowie ein integrierter Reinigungsalarm, der über eine LED und ein Fernsignal (PNP/NPN) auf Wartungsbedarf hinweist. Die stoßfreie Ausführung und optional erhältliche Wolfram-Emitter unterstreichen die hohe Qualität und Sicherheit. Die Stäbe sind in kundenspezifischen Längen von 250 mm bis 5000 mm lieferbar.

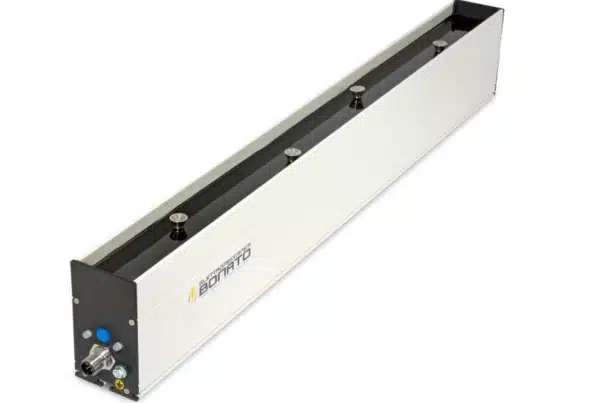

- IDB-35 (Intelligent Discharging Bar): Der IDB-35 wurde speziell für Anwendungen entwickelt, die große Entladungsdistanzen von 200 bis 1200 mm erfordern. Das robuste PVC-Profil misst 95,5×49 mm. Auch dieser Stab verfügt über eine einstellbare Frequenz (0,5-10 Hz) sowie Alarme für Reinigungsbedarf und Überlast, die per LED und NPN-Fernsignal ausgegeben werden. Die austauschbaren Edelstahl-Emitter sind resistiv mit der Hochspannung verbunden, was die stoßfreie Eigenschaft sicherstellt. Kundenspezifische Längen von 250 mm bis 4000 mm sind möglich.
Die IDB-Serie verkörpert den Trend zu intelligenten Antistatiklösungen. Merkmale wie die einstellbare Frequenz und präzise Reinigungsalarme ermöglichen es Anwendern, die Leistung exakt auf ihre Bedürfnisse abzustimmen und die Stäbe proaktiv zu warten. Dies verhindert einen Abfall der Effektivität und minimiert Wartungsaufwände. Darüber hinaus ist die Möglichkeit, die Stäbe in kundenspezifischen Längen zu fertigen , ein entscheidender praktischer Vorteil. Diese Kombination aus Intelligenz und Anpassungsfähigkeit macht die IDB-Ionisationsstäbe zu äußerst vielseitigen und effizienten Werkzeugen.
B. AC Antistatikstäbe: Robust und Leistungsstark für anspruchsvolle Umgebungen
AC-betriebene Antistatikstäbe benötigen ein externes Hochspannungs-Netzteil (siehe unsere separate Seite zu Netzteilen) und eignen sich besonders für Anwendungen mit sehr hohen statischen Aufladungen und/oder hohen Maschinengeschwindigkeiten, bei denen maximale Entladeleistung gefordert ist.
- ABSL Serie: Diese Stäbe verfügen über einen Aluminium-beschichteten PVC-Kern und langlebige Edelstahl-Emitter. Die Emitter sind kapazitiv mit der Hochspannung gekoppelt, was eine stoßfreie Ausführung und somit hohe Bedienersicherheit gewährleistet. Der typische Arbeitsabstand beträgt 20 bis 70 mm, bei Maschinengeschwindigkeiten bis zu 80 m/min. Für den Betrieb werden Netzteile der Serien AF2, AF4, APS2-R oder APS4-R benötigt. Die ABSL-Stäbe sind in kundenspezifischen Längen von 100 mm bis 6000 mm erhältlich und finden Anwendung in der Textilbearbeitung, Papierverarbeitung sowie der Kunststoff- und Holzverarbeitung.

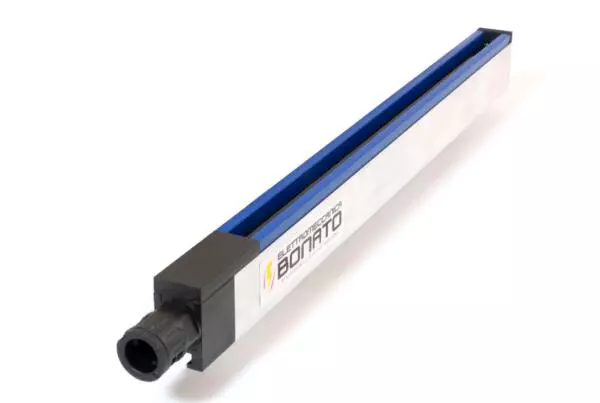

- ABSL-RC (Remote Control): Der ABSL-RC zeichnet sich durch eine besonders hohe Entladeleistung aus und ist damit ideal für Hochgeschwindigkeitsmaschinen. Er ist ebenfalls stoßfrei ausgeführt. Ein wesentlicher Vorteil ist die Möglichkeit der Fernsteuerung , die eine einfache Bedienung und Anpassung ermöglicht. Effiziente Edelstahl-Wolfram-Elektrodenpunkte sorgen für eine zuverlässige Neutralisation statischer Aufladungen. Das robuste, eloxierte Aluminiumgehäuse mit Schutzklasse IP66 prädestiniert diesen Stab für anspruchsvolle Industrieumgebungen. Einsatzgebiete umfassen die Textil-, Papier-, Kunststoff-, Druck- und Verpackungsindustrie.
C. ATEX-zertifizierte Antistatikstäbe: Sicherheit in explosionsgefährdeten Bereichen
Für den Einsatz in Umgebungen, in denen potenziell explosive Staub- oder Gasatmosphären auftreten können (gemäß ATEX-Richtlinie Zone 1, 2, 21, 22), sind spezielle, zertifizierte Antistatikstäbe unerlässlich. Diese gewährleisten höchste Sicherheit und verhindern, dass die Antistatik-Einrichtung selbst zur Zündquelle wird.

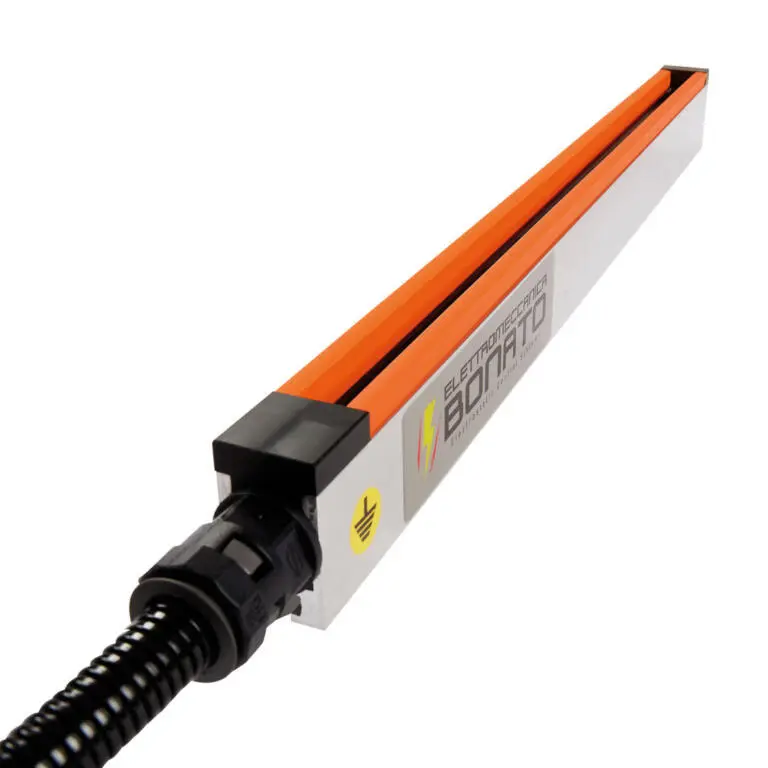

- EX-ABSL-RC: Dieser Ionisationsstab wurde speziell für den Einsatz an schnelllaufenden Maschinen in explosionsgefährdeten Bereichen entwickelt. Er ist unter den ATEX-Systemen von Elettromeccanica Bonato gelistet. Der Arbeitsabstand kann je nach Anwendung zwischen 20 und 1000 mm liegen (basierend auf Daten für verwandte Modelle wie ABSL-RC-S , da EX-ABSL-RC die ATEX-Variante ist). Die Fertigung in kundenspezifischen Längen und die einfache Befestigung mittels einer durchgehenden Nut für M6-Schrauben ermöglichen eine flexible Installation. Das Angebot solcher spezialisierten Stäbe unterstreicht das Engagement für Sicherheit in kritischen Anwendungsbereichen und die Fähigkeit, auch hochspezialisierte Märkte zu bedienen.
