Serie WWL

Spanbekop-lagereenheden

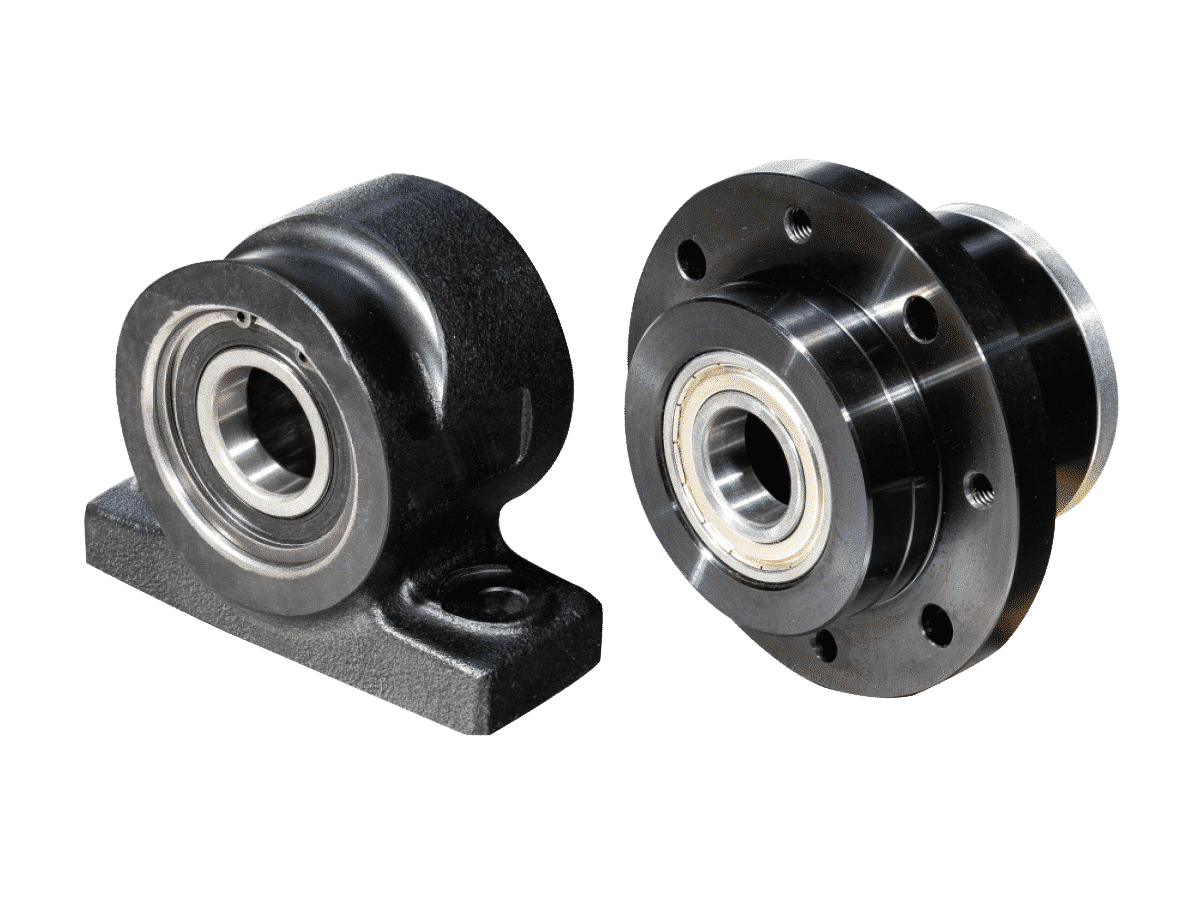

De lagereenheden voor spanbekoppen en spanassen zijn verkrijgbaar als flenslager of als voetlager. Ze zijn geschikt voor vaste montage op een machine.

Spanbekop-lagereenheden

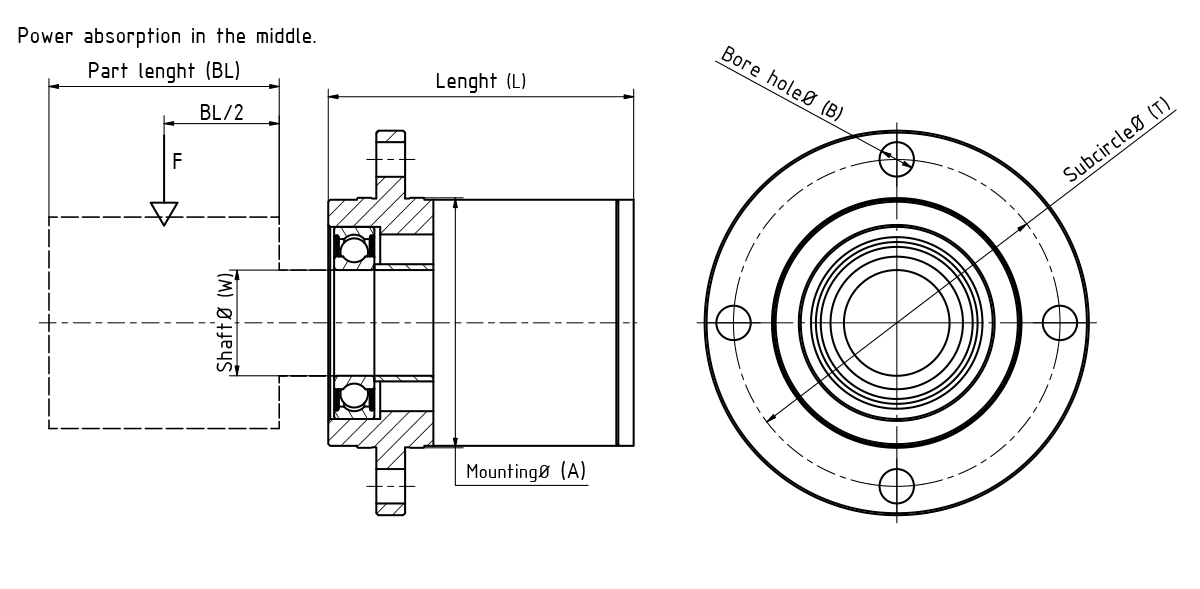

FLENSLAGER

Max. belasting [kg] in relatie tot BL
Type W [mm] A [mm] T [mm] B [mm] L [mm] 250 mm 500 mm 750 mm 1000 mm | BL
30-90 30 90 115 11 94 190 100 60 40
40-110 40 110 135 13 114 380 240 165 130
55-130 55 130 170 18 159 680 450 340 260

VOETLAGER

Max. belasting [kg] in relatie tot BL
Type W [mm] ABB [mm] ABL [mm] B [mm] L [mm] 250 mm 500 mm 750 mm 1000 mm | BL
30-90 30 105 * 13 73,5 150 90 60 40
40-110 40 130 * 15 87,5 300 170 120 90
55-130 55 160 80 14 128,5 550 360 260 200
