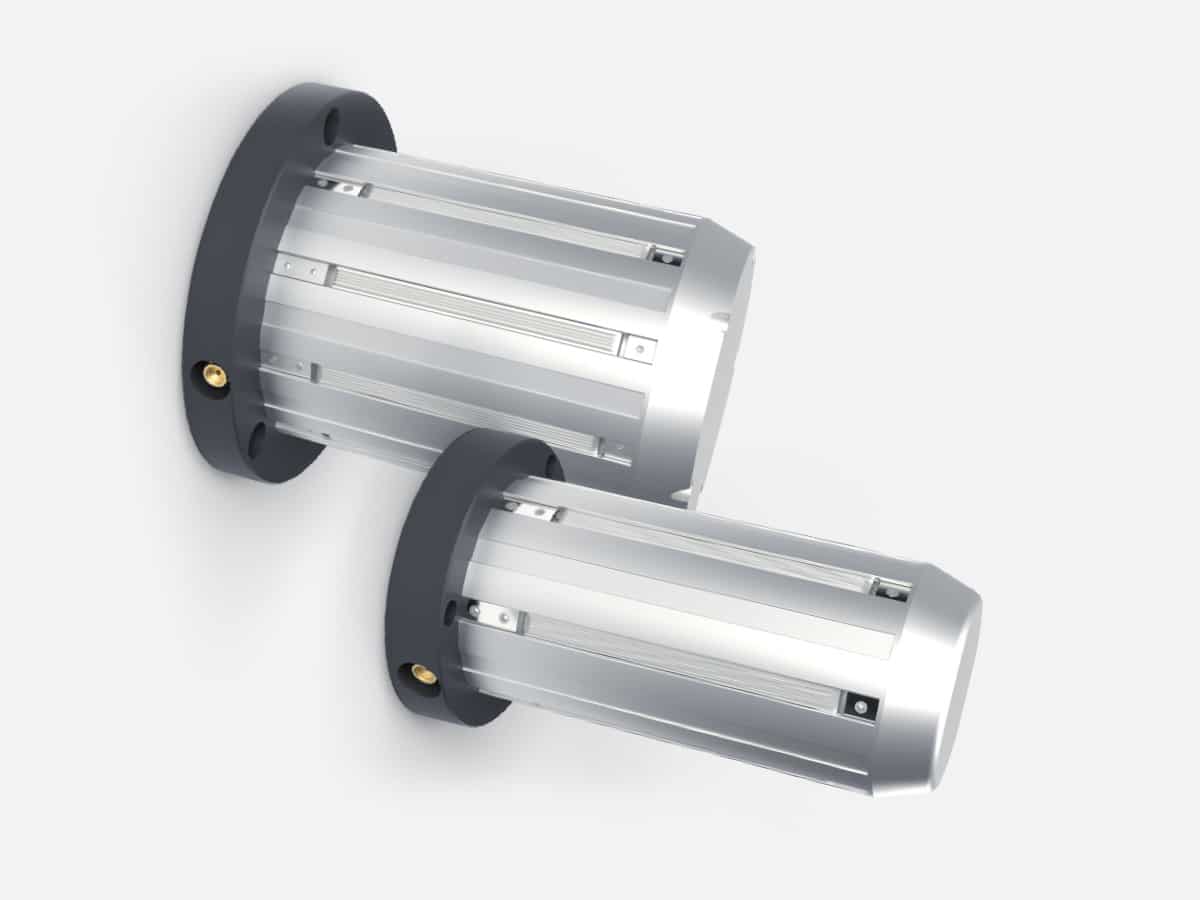

Pneumatische spankoppen van de serie PSK-F zijn ontworpen voor lichte tot gemiddelde belastingen (eenzijdig gelagerd 50-250 kg). Ze zijn vervaardigd uit een aluminiumprofiel en kunnen afhankelijk van de toepassing worden voorzien van verschillende spanlatten. De spankoppen kunnen axiaal vanaf de achterzijde via een draaikoppeling of radiaal met een vulventiel in de flens pneumatisch worden gevuld. Door hun compacte constructie uit een aluminiumprofiel zijn de pneumatische spankoppen zeer economisch in aanschaf.
Eenzijdig gelagerde toepassing
| Type | WHI Ø | Lengte [mm] | Spanbereik [mm] | Max. rolgew. [kg] | Overdraagbaar koppel [Nm] |
|---|---|---|---|---|---|
| 3" | 76,2 | 200 350 500 |
74,5 - 78 74,5 - 78 74,5 - 78 |
100 150 200 |
120* 260* 300* |
| 4" | 101,6 | 200 350 500 |
98 - 103 98 - 103 98 - 103 |
150 226 300 |
140* 280* 300* |
| 6" | 152,4 | 200 350 500 |
148 - 154 148 - 154 148 - 154 |
250 376 500 |
160* 300* 300* |
* = Waarden uitsluitend bij tweezijdige aandrijving!
Tweezijdige toepassing
| Type | WHI Ø | Lengte [mm] | Spanbereik [mm] | Max. rolgew. [kg] | Overdraagbaar koppel [Nm] |
|---|---|---|---|---|---|
| 3" | 76,2 | 200 350 500 |
74,5 - 78 74,5 - 78 74,5 - 78 |
100 150 200 |
120* 260* 300* |
| 4" | 101,6 | 200 350 500 |
98 - 103 98 - 103 98 - 103 |
150 226 300 |
140* 280* 300* |
| 6" | 152,4 | 200 350 500 |
148 - 154 148 - 154 148 - 154 |
250 376 500 |
160* 300* 300* |
* = Waarden uitsluitend bij tweezijdige aandrijving!
