Dankzij hun lage eigengewicht zijn de aluminiumprofiel-spanassen zeer populair in toepassingen waarbij vaak van wikkelas moet worden gewisseld. Ze zijn bijzonder geschikt voor standaard wikkelhulzen met een diameter van 50 tot 200 mm en zijn optimaal ontworpen voor middelzware belastingen. Een extra voordeel is de lage aanschafprijs van deze wikkelassen. Pneumatische expansieassen ook in lichtgewicht uitvoering mogelijk

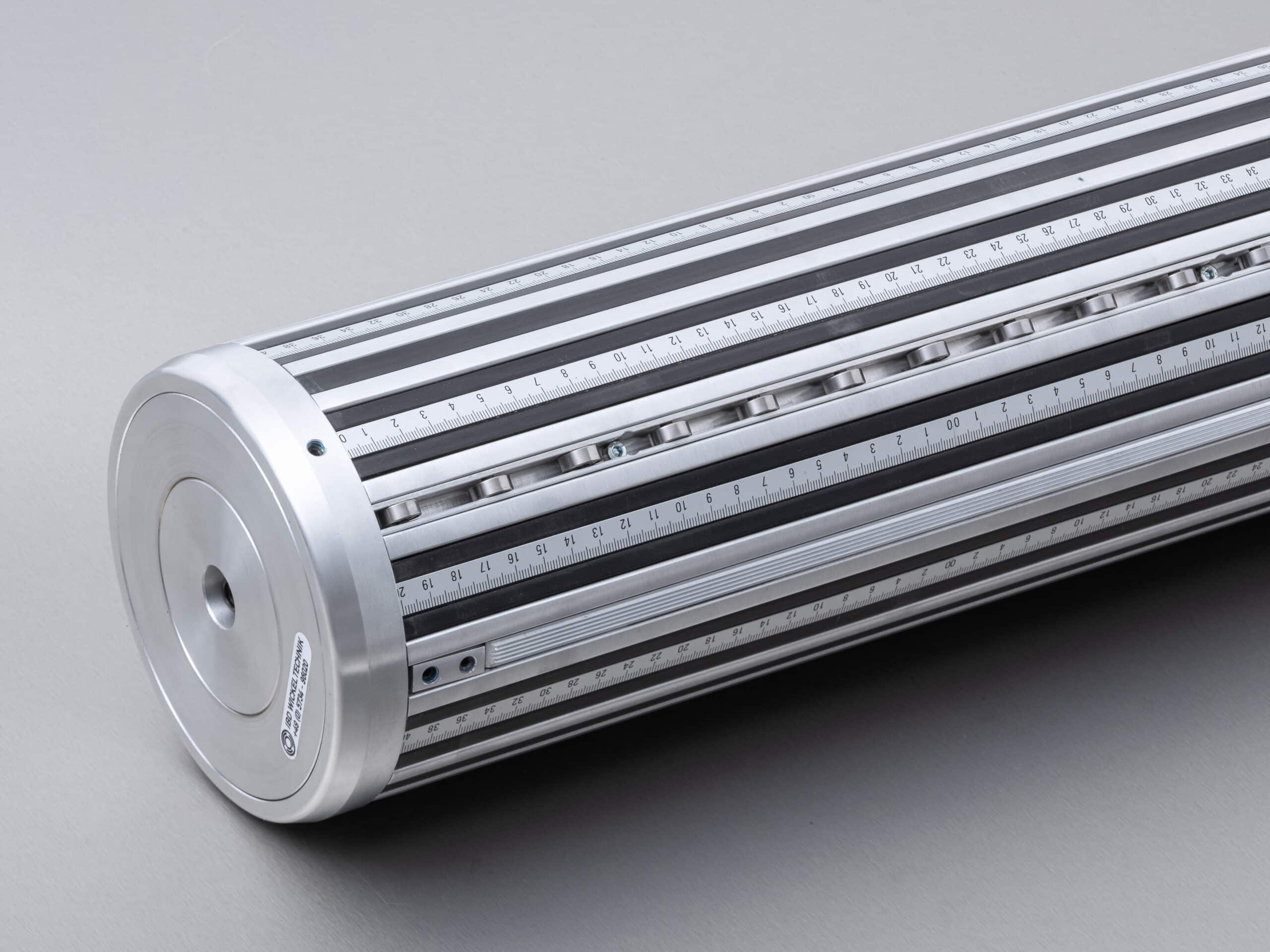

Pneumatische expansieassen in lichtgewicht uitvoering zijn een antwoord op de eisen van veel klanten die op zoek zijn naar bijzonder lichte oplossingen om de gezondheid van hun medewerkers te beschermen en de arbeidsveiligheid te waarborgen. Daarom hebben wij bij IBD Wickeltechnik deze speciale variant ontwikkeld. Daarbij zetten wij in op een fijn afgewerkt, materiaalgereduceerd aluminiumprofiel. Ondanks deze slanke bouwwijze kenmerken onze spanassen zich door robuustheid en een hoog draagvermogen.
Verkrijgbaar met spankommen voor hulzenloos wikkelen
Door het gebruik van omsluitende spankommen zijn onze pneumatische spanassen bijzonder geschikt voor hulzenloos wikkelen. Kernloos wikkelen wordt vooral vaak toegepast bij het wikkelen van baanvormig afval. Daarnaast bieden ze duidelijke voordelen bij dunwandige wikkelhulzen, omdat de kommen een vrijwel gesloten contour hebben en daardoor slechts minimale vervormingen van de hulzen veroorzaken. Optioneel is ook een materiaalklemming voor de as verkrijgbaar.
Pneumatische spanassen als vrijdragend gelagerde toepassing
De pneumatische spanas biedt veelzijdige mogelijkheden als vrijdragend gelagerde toepassing. De optie van individuele flenzen of lagerpennen maakt een flexibele installatie mogelijk. De luchttoevoer kan radiaal, axiaal van voren via een luchtventiel of van achteren via een draaidoorvoer plaatsvinden. Wat de uitrusting betreft, zijn alle functies en add-ons van een conventionele profielas beschikbaar. Dit maakt het een veelzijdige oplossing voor een breed scala aan toepassingen waarbij eenzijdige lagering vereist is.
Reserveonderdelen
| Pos. | Beschrijving |
|---|---|
| 01 | Draagbuis |
| 02 | Lagerstap |
| 03 | Lagerstap ventielzijde |
| 04 | Spanlijst |
| 05 | Borgveer |
| 06 | Luchtverdeler |
| 07 | Onderste klemstuk |
| 08 | Onderste klemstuk ventielzijde |
| 09 | Bovenste klemstuk |
| 10 | Stelschroef DIN 914 M8 x20 |
| 11 | Stelschroef DIN 913 M6 x 8 |
| 12 | Sluitschroef M10x1 |
| 13 | O-ring |
| 14 | Platte slang |
| 15 | Beschermband |
| 16 | Vulventiel |
| Pos. | Artikel | Artikelnr. | Eenheid |
|---|---|---|---|
| 1 | Aluminium spanlijst | 01.01020000.06 | m |
| 2 | Rubberen spanlijst | 01.01020000.07 | m |
| 3 | Rubber/stalen spanlijst | 01.01020000.21 | m |
| 4 | Frictie-spanlijst S-G | 01.01020000.12 | m |
| Frictie-spanlijst S-G hoog | 01.01020000.14 | m | |
| Borgveer voor rubber/stalen spanlijst | 01.01020000.19 | Stuk | |
| Borgveer | 01.01020000.15 | Stuk | |
| Luchtverdeler | 01.01020000.08 | Stuk | |
| Onderste klemstuk | 01.01020000.13 | Stuk | |
| Onderste klemstuk ventielzijde | 01.01020000.11 | Stuk | |
| Bovenste klemstuk | 01.01020000.10 | Stuk | |
| Platte slang | 01.01020000.09 | m | |
| Beschermband | 01.01020000.03 | m |
| Pos. | Artikel | Art. nr. | Eenheid |
|---|---|---|---|
| 1 | E-FVT-H-G3/8“ | 01.01010000.25 | Stuk |
| 2 | E-FVT-H-M14*1 | 01.01010000.23 | Stuk |
| 3 | E-FVT-RH-M10*1 | 01.01020000.22 | Stuk |
| 3 | E-FVT-RH-1/8“ | 01.01020000.02 | Stuk |
| 4 | E-FVT-H-M10*1 | 01.01010000.22 | Stuk |
| 4 | E-FVT-H-R 1/8“ | 01.01010000.24 | Stuk |
| 5 | E-FVT-A-M10*1 | 01.01010000.02-2 | Stuk |
| 6 | E-FVT-H-M8*1 | 01.01010000.29 | Stuk |
| 7 | E-FVT-RH-M7*1 | 01.01020000.24 | Stuk |
Lagerpennen voor IBD standaard spanassen
Om tegemoet te komen aan de wensen van onze klanten voor betere levertijden en gunstigere prijzen, bieden wij een IBD-standaard-spanassenlijn aan. De pennen van de IBD-standaardlijn zijn altijd uit voorraad leverbaar en kunnen daardoor op korte termijn worden geleverd. Bovendien biedt deze een aanzienlijk prijsvoordeel ten opzichte van onze catalogusprijs.
Vierkant
| 25 mm vierkant | 30 mm vierkant | 40 mm vierkant | |
|---|---|---|---|
| Compatibel met IBD-profiel | F 76 / FLB 76 / FLB 150 / FLB 200 | F 76 / FLB 76 / FLB 150 / FLB 200 | F 76 / FLB 76 / FLB 150 / FLB 200 |
| Compatibel met klaplager | 400 (19-25) | 800 / 1000 (22-30) | 1600 / 1800 (30-40) |
| Opnamenut selecteerbaar | nee | ja | ja |
Driekant
| 20 mm driekant | 30 mm driekant | 36 mm driekant | |
|---|---|---|---|
| Compatibel met IBD-profiel | F 76 / FLB 76 / FLB 150 / FLB 200 | F 76 / FLB 76 / FLB 150 / FLB 200 | F 76 / FLB 76 / FLB 150 / FLB 200 |
| Compatibel met klaplager | 400 (19-25) | 1000 (22-30) | 1800 (30-40) |
| Opnamenut selecteerbaar | nee | ja | ja |
Accessoires

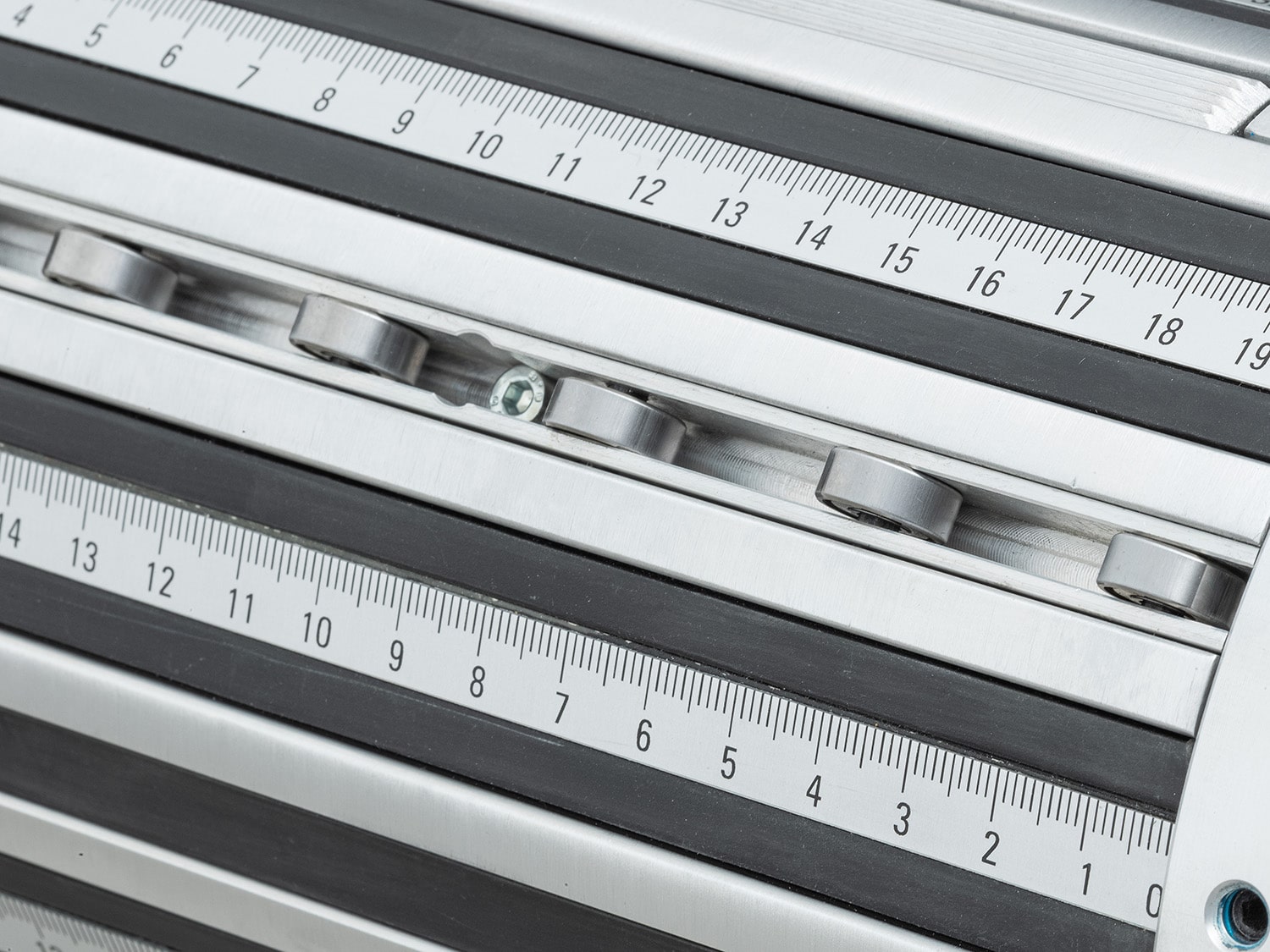

Kogellagerrail
Aanslagring

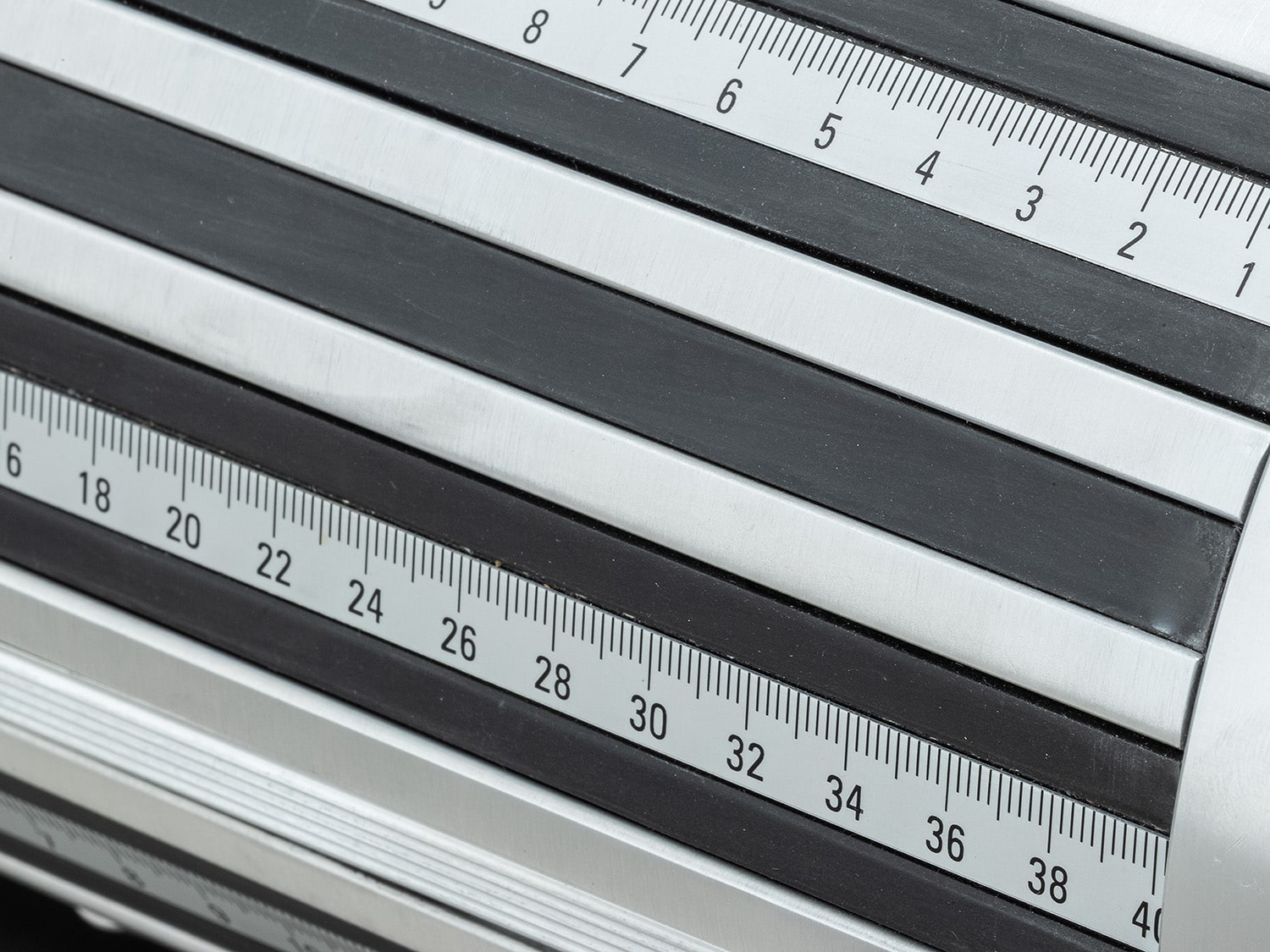

Maatschaal
