Individueller Abwickler mit Bahnkantensteuerung

Für einen Kunden aus der Papierindustrie durften wir als einfache Abwickelmaschine eine   individuelle Lösung konzipieren, in der vorrangig eigene IBD Komponenten verbaut werden sollten.

Der Abwickler sollte eine robuste und wartungsarme Anwendung sein, mit der zuverlässig und mittengenau Material zugeführt werden kann. Das einfache Wechseln der Material-Rollen und das Angleichen an die CI Farben des Unternehmens waren weitere für den Kunden wichtige Kriterien.

Anforderungen vom Kunden:

  • die max. Ladung beträgt 1,5 T auf einer ø200 mm Papphülse

  • die Hauptmaschine benötigt eine mittengenaue Zufuhr der Papierbahn

  • der Bahnzug soll über eine Bremse regulierbar sein

  • es soll eine Durchmesser-Überwachung erfolgen

Auf diese Anforderungen konstruierten wir eine einfache Wickelmaschine mit einem robusten Stahlrahmen, der sich zur Mittenkontrolle axial verschieben lässt. Für die Kontrolle des Bahnzuges entschieden wir uns für eine geregelte pneumatische Scheibenbremse.

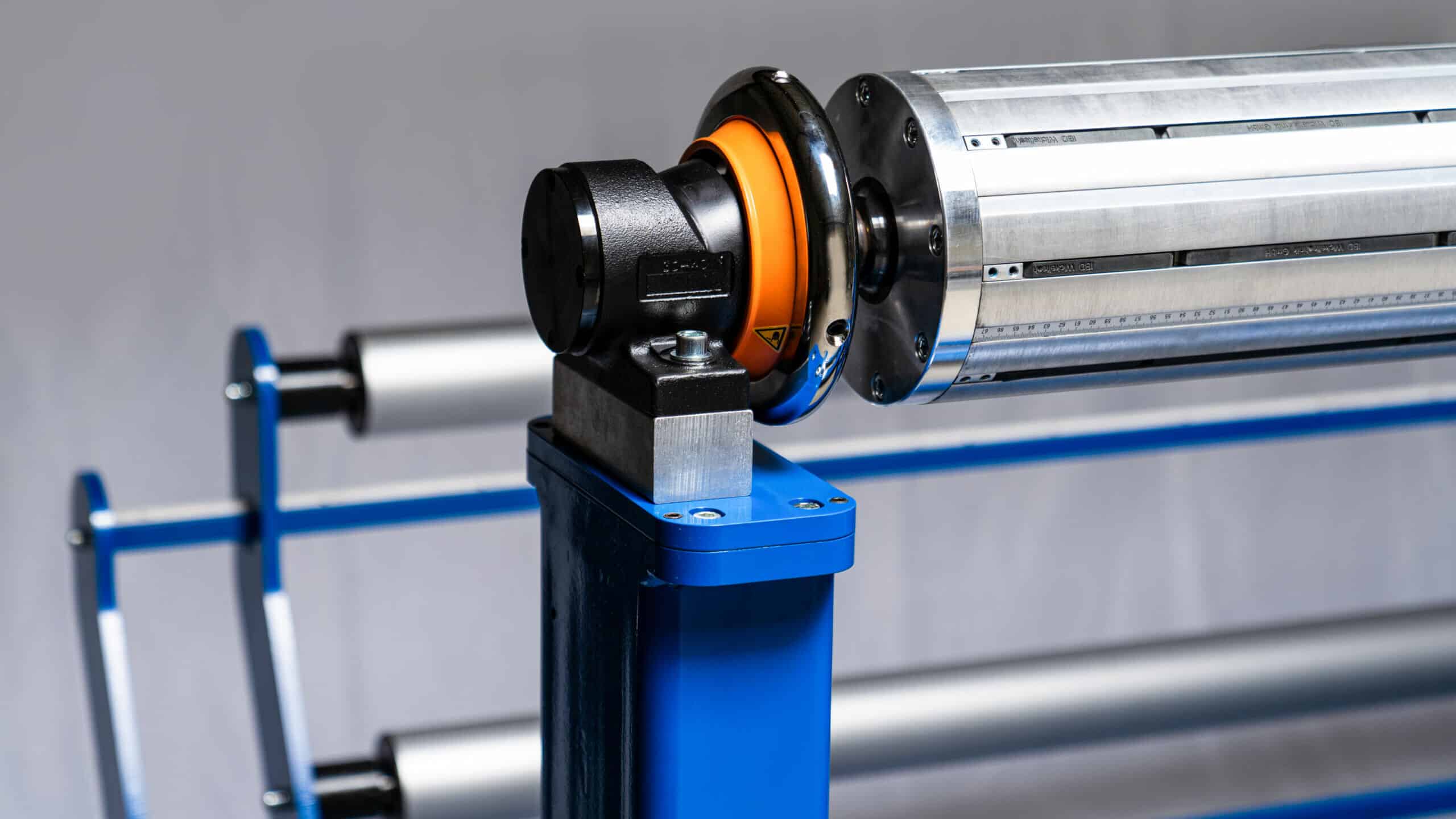

Klapplager mit austauschbaren VT Einsatz

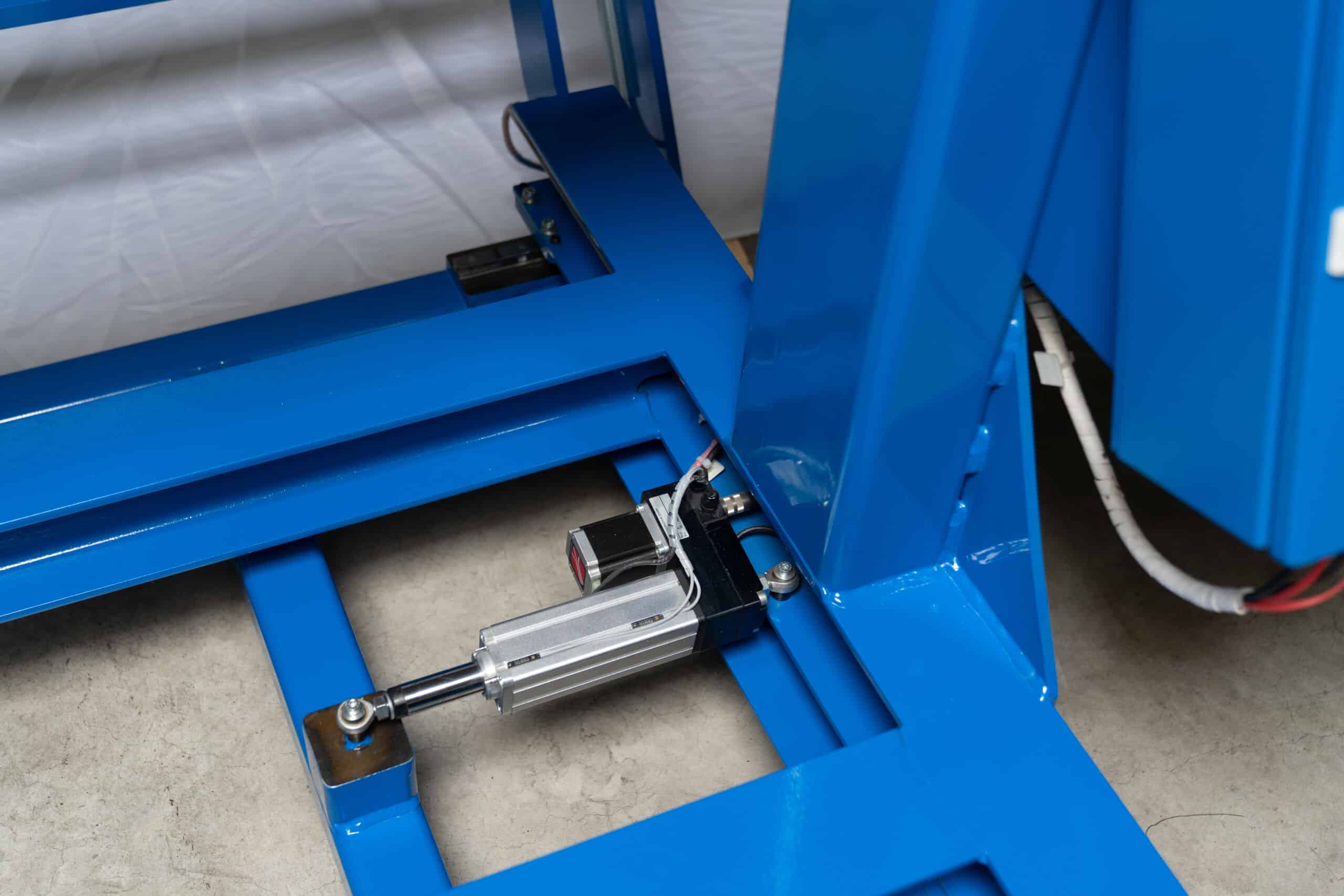

Linearantrieb der AT Serie
Bahnkantensteuerung MWG.10.1

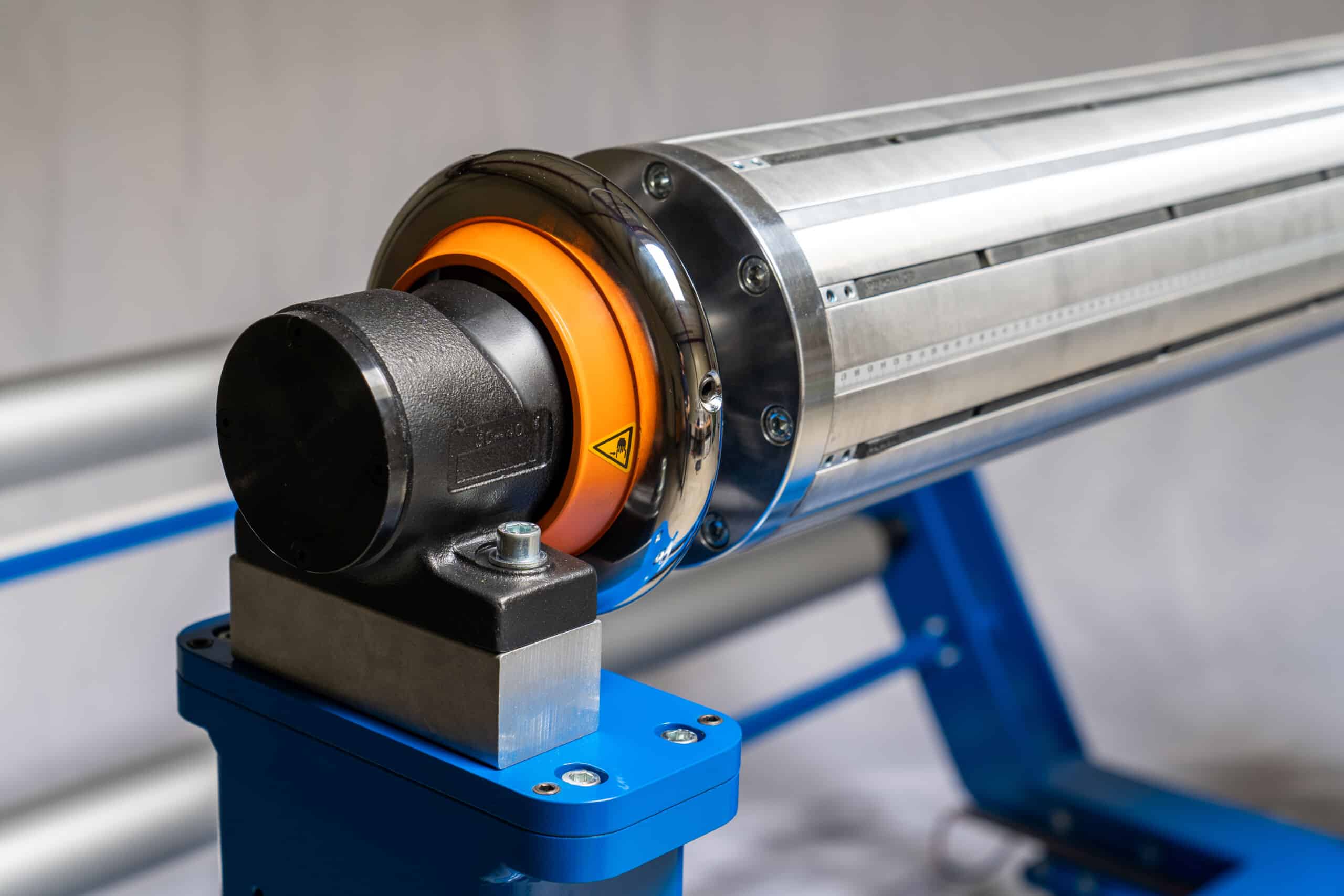

ø200 mm Aluminium-Profil Spannwelle mit durchgängigen Leisten

Im Abwickler verbaute Komponenten:

  • ø200 mm Aluminium-Profil Spannwelle mit durchgängigen Leisten

  • Klapplager mit austauschbaren VT Einsatz

  • Pneumatische Scheibenbremse der CX Serie
