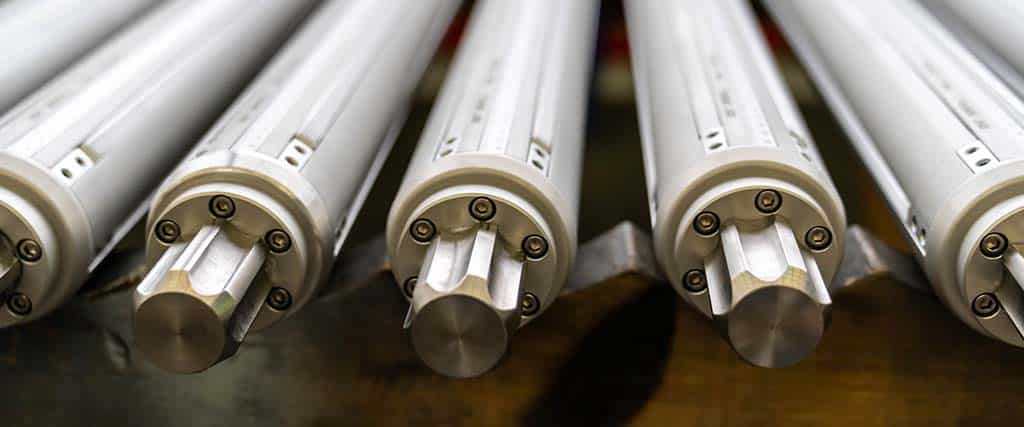

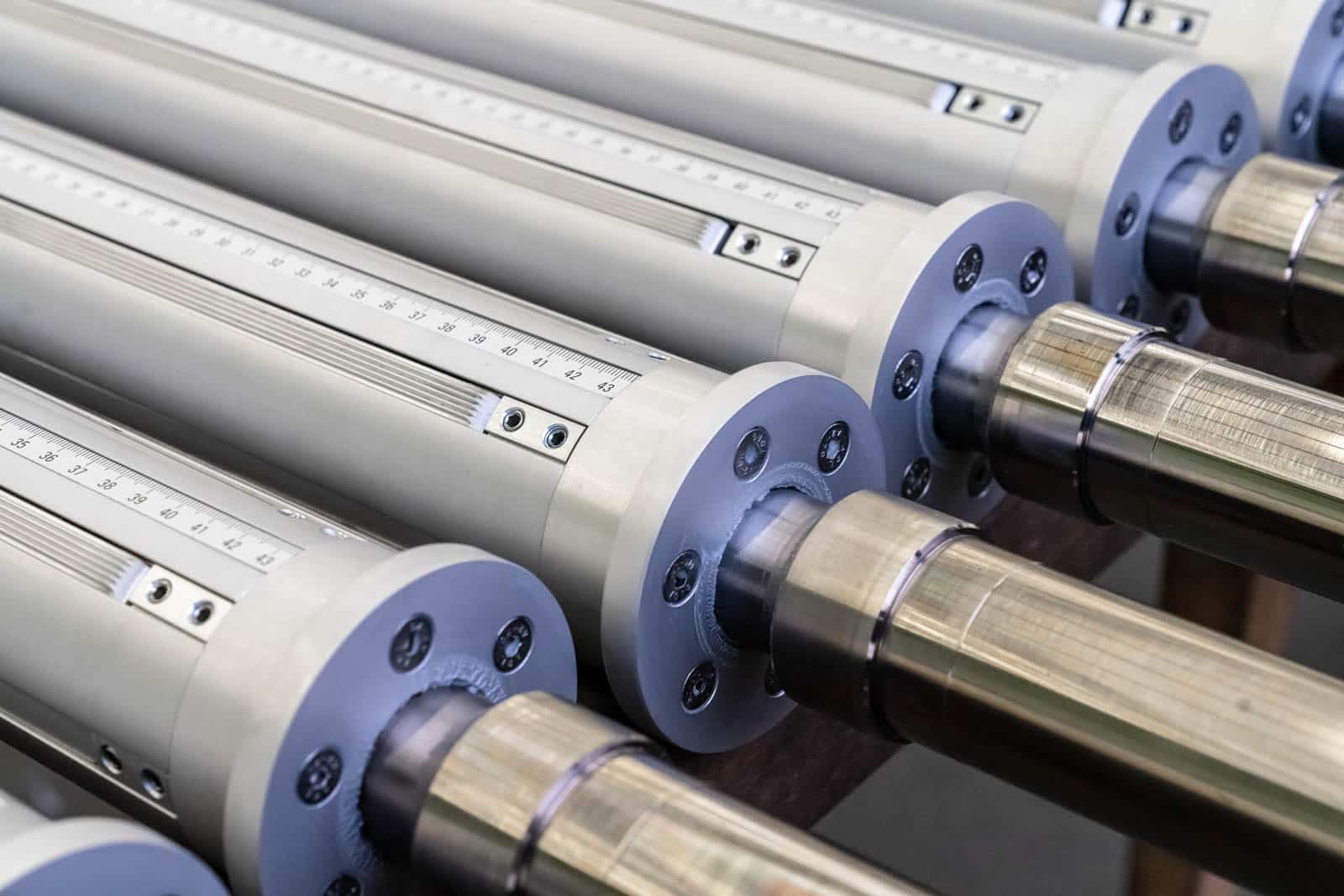

Axial verstellbare Spannwellen dienen zum Wickeln von Wickelgut und sind ausschließlich in einer fliegend gelagerten Ausführung erhältlich. Hauptfunktion dieser Spannwellen ist es jedoch eine Korrektur der Wickelbahn zu ermöglichen. Unsere Standard-Bauteile bieten Ihnen 2 feste Verstellwege (±10mm und ±20mm). Sie können problemlos in der Lebensmittelindustrie oder in Reinräumen verwendet werden. Eine axiale Belüftung der Spannwelle ist Voraussetzung. Diese kann über ein Füllventil bedienerseitig oder eine Luftbohrung maschinenseitig erfolgen.
Axiale Verschiebung: ± 10 mm oder ± 20 mm

Optionen

Aluminiumprofile Spannbereich  Anzahl
Spannleisten		 Spanneisten-Material Optionale Ausstattung
F-70 Ø68,5 – Ø73 5 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-70-76 Ø68,5 – Ø78 5 Aluminum, Gummi/Stahl Massband, Anschlagring,
Kugellager
F-76 Ø74,5 – Ø80 6 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-100 Ø98,0 – Ø104 6 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-125 Ø123 – Ø129 8 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-150 Ø148,5 – Ø154 10 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-200 Ø198,5 – Ø204 8 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
