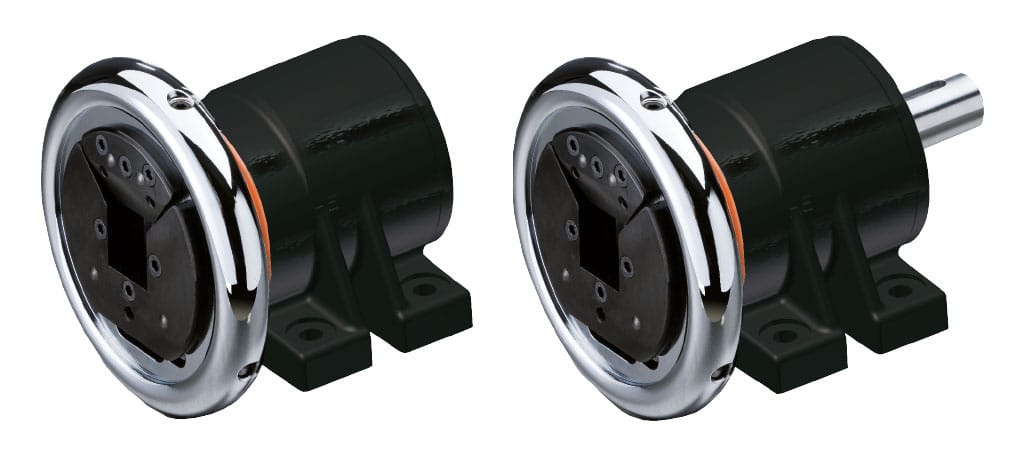

Uchwyty mocujące jako łożyska stojakowe – Serie KL 2800 – 7000
Łożyska stojakowe dostępne są jako klasyczne uchwyty z wymiennymi częściami.
Nasz system modułowy jest wysoce elastyczny: Istnieje możliwość wyboru wielu wymiarów, dzięki czemu łatwo dopasować te produkty do oczekiwań klienta.
Uchwyty mocujące w wersji standardowej
- z i bez końcówki wałka
- uchwyty:
- Czterokątne (40 – 80 mm)
- Trójkątne (46 – 67 mm)
- i rozwiązania specjalne
- ciężar wałka do 7000 kg
- przenośny moment obrotowy do 2.350 Nm
- rozwiązania specjalne na żądanie
Na życzenie klienta udostępniamy odpowiednie arkusze wymiarów / rysunki!
Wyślij zapytanie o cenę online
Wyślij zapytanie o cenę online
Zapytaj teraz online i otrzymaj niewiążącą ofertę w ciągu 24 godzin.
Wyślij zapytanie o cenę online

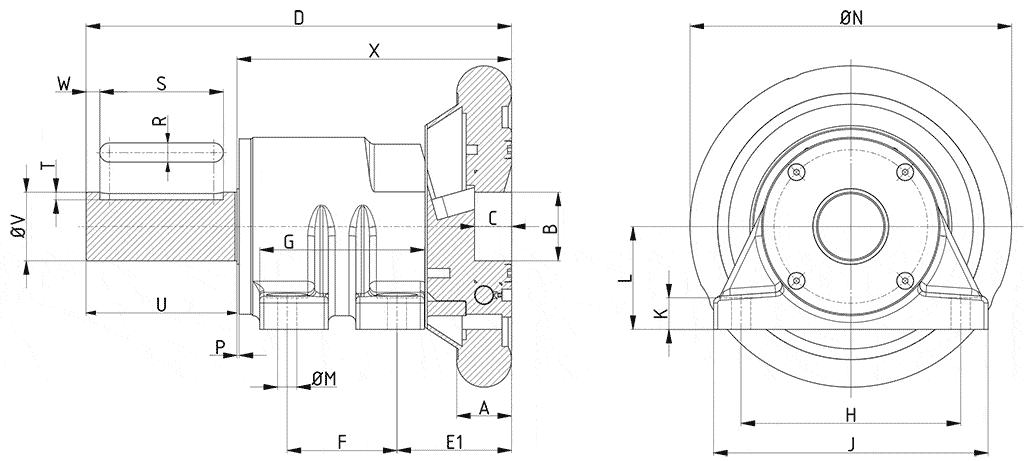

KL 2800 / KL 3000 | KL 7000 | ||
---|---|---|---|
max. shaft weight | 2800 kg | 3000 kg | 7000 kg |
max. torque | 1100 Nm | 1200 Nm | 2350 Nm |
A [ mm ] | 40 | 50 | |
B [ mm ] | 40 – 50 | 50 – 80 | |
C [ mm ] | 27 | 35 | |
D [ mm ] | 310 | 420 | |
E 1 [ mm ] | 84 | 124 | |
F [ mm ] | 80 | 120 | |
G [ mm ] | 120 | 170 | |
H [ mm ] | 160 | 200 | |
J [ mm ] | 200 | 250 | |
K [ mm ] | 25 | 27 | |
L [ mm ] | 75 | 90 | |
Ø M [ mm ] | 14 | 18 | |
Ø N [ mm ] | 235 | 320 | |
P [ mm ] | 1 | 3,5 | |
R [ mm ] | 14 P9 | 20 P9 | |
S [ mm ] | 90 | 110 | |
T [ mm ] | 5,5 | 7,5 | |
U [ mm ] | 110 1 | 140 1 | |
Ø V [ mm ] | 50 h6 1 | 75 h6 1 | |
W [ mm ] | 10 | 15 | |
X [ mm ] | 200 | 280 | |

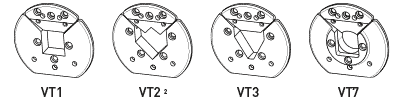

Aufnahme / adapter A 1 | • | ||
Aufnahme / adapter VT 1 | • | • | |
Aufnahme / adapter VT 2 | • 2 | • 2 | |
Aufnahme / adapter VT 3 | • | • |
1 Special solutions on request
2 Note: reduced shaft weigh and torque at VT 2 chuck : max. shaft weight = 80 %; max. torque = 70%
VT LAGER MIT VERSCHLEISSTEIL EINSATZ

CLASSIC LAGER OHNE VERSCHLEISSTEIL EINSATZ
