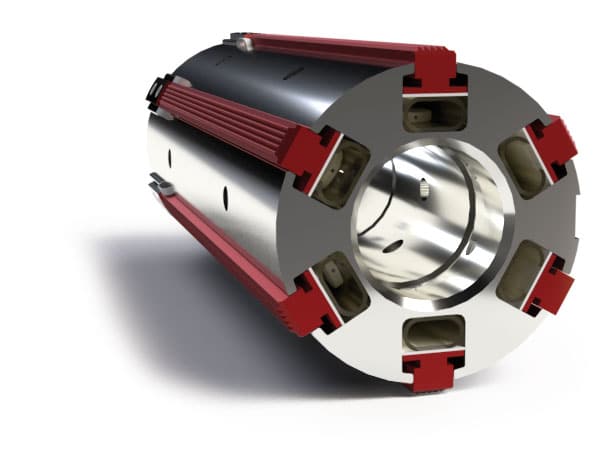

Ze względu na niewielki ciężar własny aluminiowy profil mocujący jest szczególnie popularny w zastosowaniach, w których często dochodzi do wymiany rolek. Idealnie nadaje się do standardowych tulei (Ø 70-200 mm) i średniego obciążenia. Niska cena zakupu to kolejna duża zaleta.
Wyślij zapytanie o cenę online
Wyślij zapytanie o cenę online
Zapytaj teraz online i otrzymaj niewiążącą ofertę w ciągu 24 godzin.
Wyślij zapytanie o cenę online
| Aluminium profile | Clamping range | Clamping bars | Clamping material | Optional accessories |
|---|---|---|---|---|
| F-70 | Ø68,5 – Ø73 | 5 | Aluminum, rubber/steel, rubber, S-green |
Measuring scale, stop limit ring, ball bearings |
| F-70-76 | Ø68,5 – Ø78 | 5 | Aluminum, rubber/steel | Measuring scale, stop limit ring, ball bearings |
| FS-76-shell | Ø74,5 – Ø80 | 5 | Aluminum shells | |
| FLB-76-lightweight | Ø74,5 – Ø80 | 3 / 6 | Aluminum, rubber/steel, rubber, S-green |
Measuring scale, stop limit ring, ball bearings |
| F-76 | Ø74,5 – Ø80 | 6 | Aluminum, rubber/steel, rubber, S-green |
Measuring scale, stop limit ring, ball bearings |
| F-100 | Ø98,0 – Ø104 | 6 | Aluminum, rubber/steel, rubber, S-green |
Measuring scale, stop limit ring, ball bearings |
| F-125 | Ø123 – Ø129 | 8 | Aluminum, rubber/steel, rubber, S-green |
Measuring scale, stop limit ring, ball bearings |
| FLB-150-lightweight | Ø148,5 – Ø154 | 3 / 6 / 9 | Aluminum, rubber/steel, rubber, S-green |
Measuring scale, stop limit ring, ball bearings |
| F-150 | Ø148,5 – Ø154 | 10 | Aluminum, rubber/steel, rubber, S-green |
Measuring scale, stop limit ring, ball bearings |
| F-200 | Ø198,5 – Ø204 | 8 | Aluminum, rubber/steel, rubber, S-green |
Measuring scale, stop limit ring, ball bearings |
| F-200-lightweight | Ø198,5 – Ø204 | 8 | Aluminum, rubber/steel, rubber, S-green |
Measuring scale, stop limit ring, ball bearings |

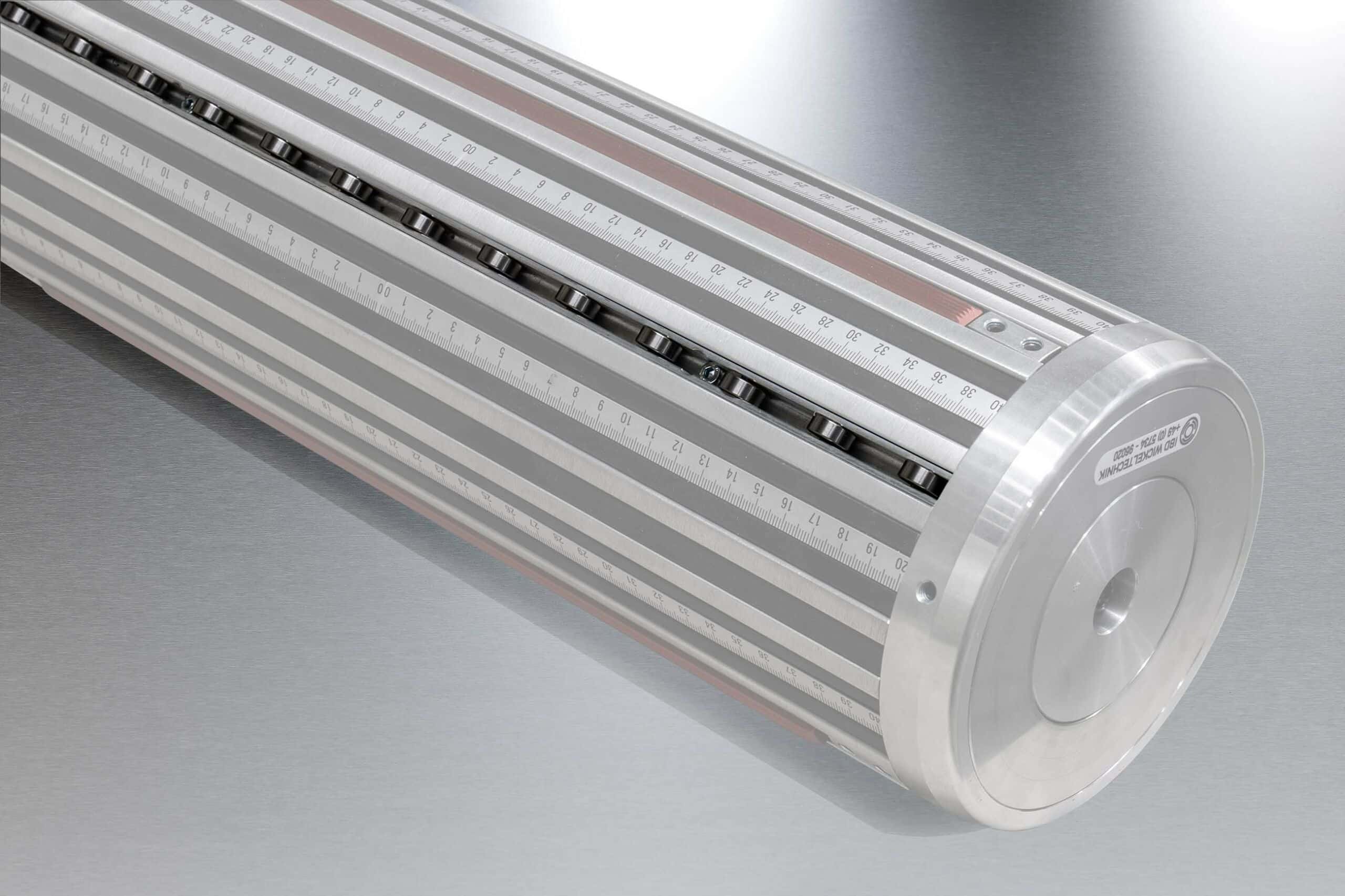

NEW Listwa do łożysk kulkowych
Szyny z łożyskami kulkowymi służą do wspomagania załadunku i rozładunku wałów rozprężnych. W ten sposób można łatwo pozycjonować nawet rolki materiału o dużej masie. Szyny z łożyskami kulkowymi mogą być wbudowane we wszystkie aluminiowe trzony rozporowe IBD typu PSW-F (nie mogą być montowane jako dodatkowe).
Spare Parts
| Pos. | Description |
|---|---|
| 01 | body |
| 02 | journal |
| 03 | journal valveside |
| 04 | clamping bar |
| 05 | retaining spring |
| 06 | air distributor |
| 07 | clamping piece – bottom part |
| 08 | clamping piece – bottom part valveside |
| 09 | clamping piece – top part |
| 10 | threaded pin DIN 914 – M8 x 20 |
| 11 | threaded pin DIN 913 – M6 x 8 |
| 12 | locking screw M10x1 |
| 13 | o-ring |
| 14 | flat tube |
| 15 | protection tape |
| 16 | valve |
| Pos. | Article | Article no. | Unit |
|---|---|---|---|
| 1 | Clamping bar Aluminium | 01.01020000.06 | m |
| 2 | Clamping bar Rubber | 01.01020000.07 | m |
| 3 | Clamping bar Rubber/Steel | 01.01020000.21 | m |
| 4 | Clamping bar friction S-G | 01.01020000.12 | m |
| Clamping bar friction S-G high | 01.01020000.14 | m | |
| Retaining spring for Rubber/Steel bar | 01.01020000.19 | piece | |
| Retaining spring | 01.01020000.15 | piece | |
| Air distributor | 01.01020000.08 | piece | |
| clamping piece – bottom part | 01.01020000.13 | piece | |
| clamping piece – bottom part valve side | 01.01020000.11 | piece | |
| Clamping piece – top part | 01.01020000.10 | piece | |
| Rubber flat tube | 01.01020000.09 | m | |
| Protection tape | 01.01020000.03 | m |
| Pos. | Article | Article no. | Unit |
|---|---|---|---|
| 1 | E-FVT-H-G3/8“ | 01.01010000.25 | piece |
| 2 | E-FVT-H-M14*1 | 01.01010000.23 | piece |
| 3 | E-FVT-RH-M10*1 | 01.01020000.22 | piece |
| 3 | E-FVT-RH-1/8“ | 01.01020000.02 | piece |
| 4 | E-FVT-H-M10*1 | 01.01010000.22 | piece |
| 4 | E-FVT-H-R 1/8“ | 01.01010000.24 | piece |
| 5 | E-FVT-A-M10*1 | 01.01010000.02-2 | piece |
| 6 | E-FVT-H-M8*1 | 01.01010000.29 | piece |
| 7 | E-FVT-RH-M7*1 | 01.01020000.24 | piece |
