Uchwyty mocujące jako łożyska stojakowe – Serie KL 0150 – 1800
Łożyska stojakowe dostępne są jako klasyczne uchwyty z wymiennymi częściami.
Nasz system modułowy jest wysoce elastyczny: Istnieje możliwość wyboru wielu wymiarów, dzięki czemu łatwo dopasować te produkty do oczekiwań klienta.
Uchwyty mocujące w wersji standardowej
- z i bez końcówki wałka
- uchwyty
- Czterokątne (14 – 40 mm)
- Trójkątne (20 – 36 mm)
- i rozwiązania specjalne
- ciężar wałka do 1.800 kg (höheres Gewicht)
- przenośny moment obrotowy do 380 Nm
- rozwiązania specjalne na żądanie
Na życzenie klienta udostępniamy odpowiednie arkusze wymiarów / rysunki!
Wyślij zapytanie o cenę online
Wyślij zapytanie o cenę online
Zapytaj teraz online i otrzymaj niewiążącą ofertę w ciągu 24 godzin.
Wyślij zapytanie o cenę online

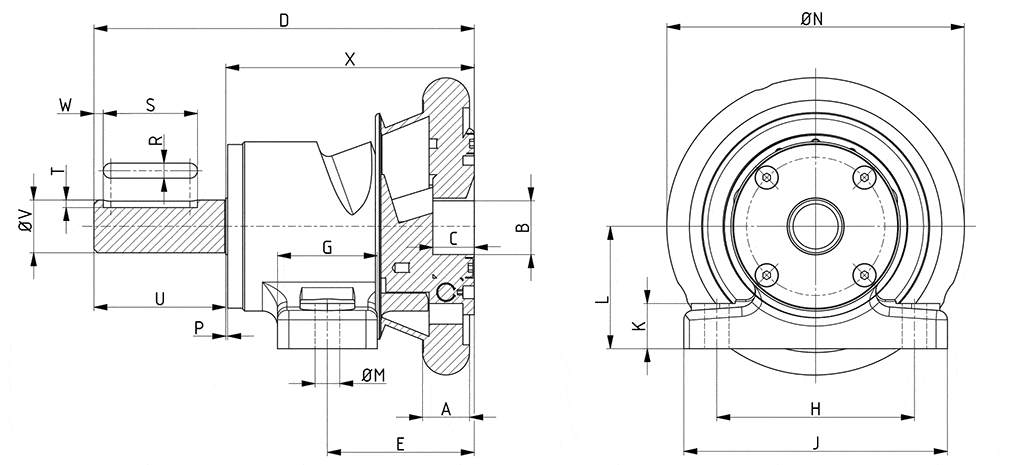

KL 0150 | KL 0400 | KL 0800 / KL 1000 | KL 1600 / KL 1800 | |||
---|---|---|---|---|---|---|
max. shaft weight | 150 kg | 400 kg | 800 kg | 1000 kg | 1600 kg | 1800 kg |
max. torque | 40 Nm | 120 Nm | 180 Nm | 200 Nm | 350 Nm | 380 Nm |
A [ mm ] | 16 | 20 | 25 | 32 | ||
B [ mm ] | 14 -20 | 19 – 25 | 22 -30 | 30 – 40 | ||
C [ mm ] | 12 | 19 | 22 | 25 | ||
D [ mm ] | 105 | 156 | 202 | 222 | ||
E [ mm ] | 46,5 | 70 | 78 | 90 | ||
G [ mm ] | 45 | 50 | 55 | 60 | ||
H [ mm ] | 95 | 100 | 105 | 130 | ||
J [ mm ] | 120 | 120 | 140 | 170 | ||
K [ mm ] | 10 | 18 | 22 | 25 | ||
L [ mm ] | 50 | 50 | 65 | 75 | ||
Ø M [ mm ] | 9 | 9,5 | 13 | 15 | ||
Ø N [ mm ] | 128 | 140 | 160 | 212 | ||
P [ mm ] | 1 | 1 | 1 | 2 | ||
R [ mm ] | 5 P9 | 6 P9 | 8 P9 | 10 P9 | ||
S [ mm ] | 20 | 35 | 40 | 40 | ||
T [ mm ] | 3 | 3,5 | 4 | 5 | ||
U [ mm ] | 32 1 | 45 1 | 70 1 | 70 1 | ||
Ø V [ mm ] | 16 h6 1 | 19 h6 1 | 28 h6 1 | 35 h6 1 | ||
W [ mm ] | 5 | 5 | 15 | 15 | ||
X [ mm ] | 73 | 111 | 132 | 152 | ||
Aufnahme / adapter A 1 | • | • | • | • | ||
Aufnahme / adapter A 3 | • | • | ||||
Aufnahme / adapter VT 1 | • | • | ||||
Aufnahme / adapter VT 2 | • 2 | • 2 | ||||
Aufnahme / adapter VT 3 | • | • |
1 Special solutions on request
2 Note: reduced shaft weigh and torque at VT 2 chuck : max. shaft weight = 80 %; max. torque = 70%
VT LAGER MIT VERSCHLEISSTEIL EINSATZ

CLASSIC LAGER OHNE VERSCHLEISSTEIL EINSATZ
