Doppelabwickler zur Weiterverarbeitung von Folie

Zur Weiterverarbeitung von Folien entwickelten wir für einen Kunden drei individuelle Abwickler. Jeder Abwickler verfügt über zwei geregelte Abwickelstationen zur manuellen Zusammenführung von mehreren kleinen Nutzen auf einer breiteren Bahn. Mit der Anlage soll der Rollenwechsel erheblich beschleunigt werden und zusätzlich ein sauberer Bahnverlauf entstehen.

Der Doppelabwickler ist mit einer Bahnzugregelung ausgestattet, welche zwei pneumatische Scheibenbremsen regelt. Der saubere Bahnverlauf wird über eine Bahnkantensteuerung realisiert, die den Abwickler axial positioniert. Somit ist die Zusammenführung der drei Bahnen gewährleistet.

Um die Produktivität während der Standphasen zu erhöhen, wurden je zwei ultraleichte 6“ Aluminium Spannwellen verwendet. Durch das geringe Gewicht der Spannwellen wird zudem die Ergonomie des Anwenders verbessert und die Gesundheit des Personals geschont.

Im Abwickler verbaute Komponenten:

  • Abwickelbock mit Tragrahmengestell

  • 2 x 6“ Leichtbau Aluminium-Profil Spannwelle (FLB-150) mit durchgehenden Leisten

  • Klapplager mit austauschbaren VT Einsätzen

  • Pneumatische Scheibenbremsen der CX Serie

  • Bahnkantensteuerung MWG.10.1

  • Linearantrieb der AT Serie

  • Bahnzugregelung web@tens mini

  • Ultraschallsensor mit Sensorhalterung

  • RAL Lackierung nach Kundenwunsch

ultraleichte Spannwelle im Abwickler
Klapplager

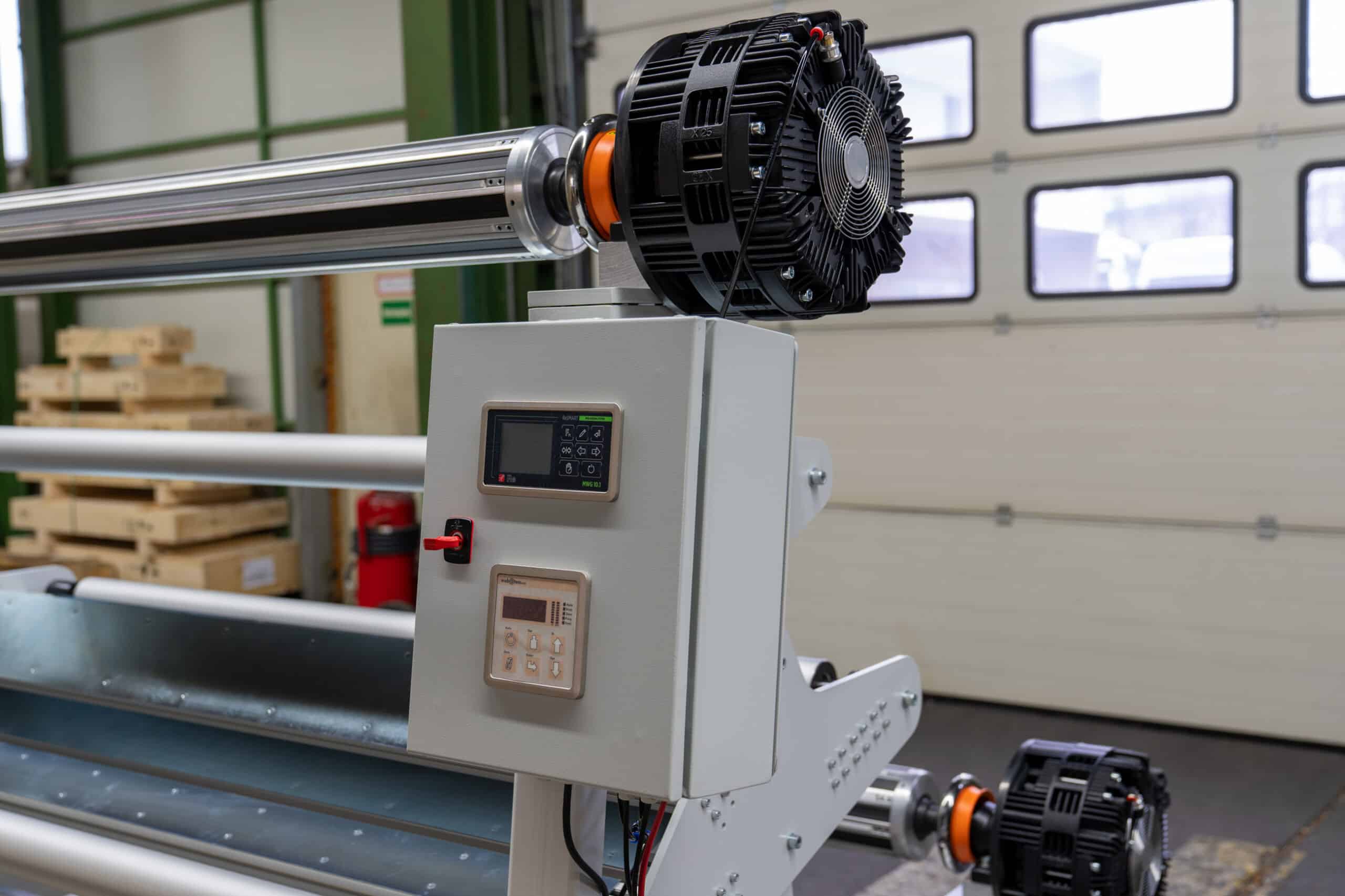

Bahnzugregelung und Bahnkantensteuerung i Abwickler
Kraftmessdosen für den Abwickler
Doppelabwickler

Die IBD Wickeltechnik bietet zudem einfachere und individuelle Lösungen an. Schauen Sie zur Inspiration auf unsere Abwickler Produktseite.
