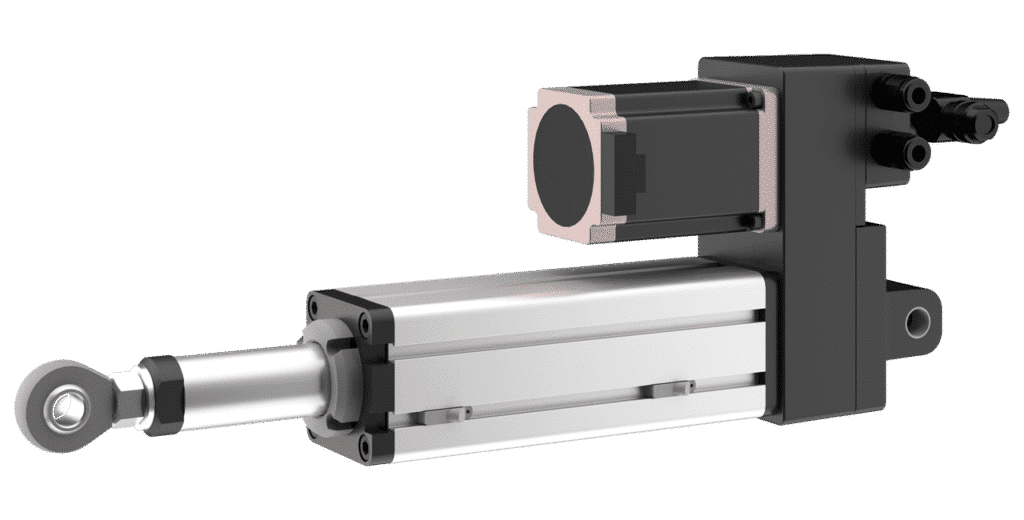

Seria AT

Napęd liniowy

Kompaktowa, wytrzymała aluminiowa obudowa
Wysoka precyzja i szybki ruch korekcyjny
Wysoka siła ciągu do obsługi dużych obciążeń
Wyposażony w silnik krokowy lub bezszczotkowy
Idealny do ciasnych przestrzeni w odwijakach i prowadnicach pośrednich

Siłowniki liniowe AT stanowią mechaniczne serce systemu sterowania krawędzią wstęgi. Zostały zaprojektowane do bezopóźnionego i bardzo precyzyjnego przekształcania elektronicznych sygnałów korekcyjnych jednostki sterującej (takiej jak MWG-22) w niezbędny ruch liniowy do korekcji pozycji wstęgi materiału. Ich solidna, a jednocześnie kompaktowa konstrukcja została opracowana specjalnie do zastosowań, w których przestrzeń w maszynie jest ograniczona, ale wymagana jest maksymalna niezawodność i wydajność. Siłowniki AT gwarantują szybkie, dokładne i powtarzalne pozycjonowanie wstęgi, co jest kluczowe dla stabilności procesu i minimalizacji odpadów.

Wysoka siła ciągu i dynamiczna wydajność w kompaktowej konstrukcji

Siłowniki liniowe AT zostały zaprojektowane tak, aby spełniać najwyższe wymagania dotyczące siły ciągu i prędkości, nawet w ograniczonych przestrzeniach. Są wyposażone w zintegrowany silnik – do wyboru krokowy lub opcjonalnie bezszczotkowy – który zapewnia dynamiczną wydajność i precyzyjne sterowanie ruchem liniowym. Te siłowniki doskonale nadają się do zastosowania w stacjach odwijania i nawijania, a także w prowadnicach pośrednich, gdzie muszą przesuwać duże obciążenia z niezmiennie wysoką dokładnością. Zintegrowane, wytrzymałe mechaniczne wyłączniki krańcowe zapewniają bezpieczną pracę i chronią siłowniki przed mechanicznym przeciążeniem. Łatwy montaż i konserwacja dodatkowo skracają czasy przestojów.

Dostępne z silnikiem krokowym lub bezszczotkowym dla maksymalnej dynamiki
Niezawodne wyłączniki krańcowe dla zwiększonego bezpieczeństwa pracy
Łatwa integracja dzięki niewielkim rozmiarom i standaryzowanym interfejsom

Model	Skok	Min-max prędkość	Max siła ciągu	Siła ciągu przy 20 mm/s
AT.53.A	+/- 25 mm	1-45 (90*) mm/s	1600 N	1400 N
AT.53.R	+/- 25 mm	1-37 (75*) mm/s	2000 N	1800 N
AT.103.A	+/- 50 mm	1-45 (90*) mm/s	1600 N	1400 N
AT.103.R	+/- 50 mm	1-37 (75*) mm/s	2000 N	1800 N
AT.203.A	+/- 100 mm	1-45 (90*) mm/s	1600 N	1400 N
AT.203.R	+/- 100 mm	1-37 (75*) mm/s	2000 N	1800 N
AT.103-MX.A	+/- 50 mm	1-30 (60*) mm/s	2600 N	2300 N
AT.103-MX.R	+/- 50 mm	1-25 (50*) mm/s	3200 N	2800 N
AT.203-MX.A	+/- 100 mm	1-30 (60*) mm/s	2600 N	2300 N
AT.203-MX.R	+/- 100 mm	1-25 (50*) mm/s	3200 N	2800 N
AT.1103-SMX.R	+/- 50 mm	1-15 mm/s	10000 N	-
AT.1203-SMX.R	+/- 100 mm	1-15 mm/s	10000 N	-
*maksymalna wartość osiągalna na życzenie
